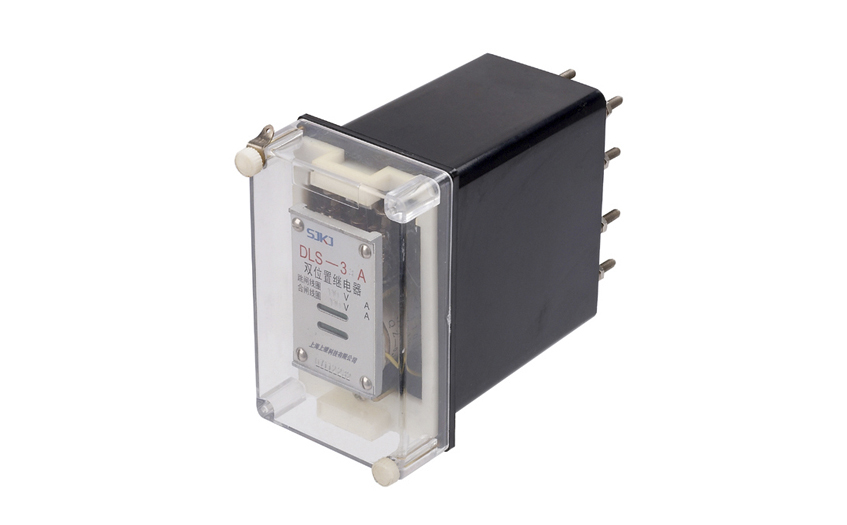

一、DLS-33A双位置继电器的用途

DLS-33A型双位置继电器(以下筒称产品)用于各种保护装置中,以实现机械闭锁,并有位置指示。

二、DLS-33A双位置继电器的原理

电磁机构的原理同一般的拍合式继电器,当其中一个电磁机构被激励时,其电磁线圈产生电磁力矩,吸合衔铁,衔铁

帯动互锁滑块机构,当去掉激励量时,由于互锁机构的作用,使得衔铁保持在一个位置上,同时,衔铁带动了触点系统,使得触点也保持在一个位置上。当另一个电磁机构被激励时,使得衔铁和触点系统保持在另一个位置上。而两个电磁机构不能同时施加激励量。

当衔铁动作时,帯动了位置指示器,指示出产品所处的位置。绿牌表示跳闸位置,红牌表示合闸位置。

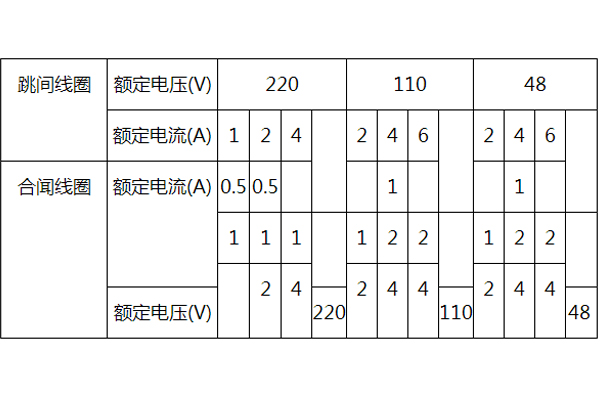

三、DLS-33A双位置继电器的额定值

四、DLS-33A双位置继电器的技术数据

1.动作值

a.电压绕组的动作值不大于额定电压值的70% ;

b.电流绕组的动作值不大于额定电流值的90%。

2.功率消耗

当输入激励量为额定值时,产品中每个绕组的功率消耗不大于12W。

3.热性能

当环境温度为+40°C时,产品线圈应能承受110%额定值历时2min,其温升不超过65°C。

4.机械寿命

产品的机械寿命为10000次。

5.产品的动作速率应不大于60次/h,线圈每次通电时间不超过1s。

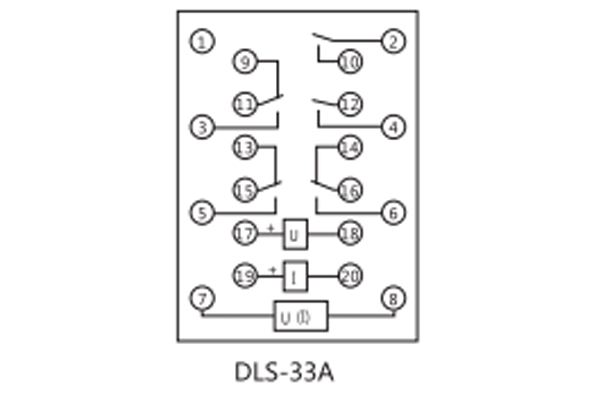

五、DLS-33A双位置继电器的接线图
