DD-11/50接地继电器技术参数及开孔尺寸-上海上继科技有限公司

一、DD-11/50接地继电器的触点容量

电压不大于250V,电流不大于0.5A时,继电器触点断开容量在直流有感负荷电路中(时间常数为5±0.75ms)为20W, 在交流回路中为100VA。

二、DD-11/50接地继电器的介质强度

继电器电路与外壳金属之间的绝缘应耐受交流50Hz,电压2000V历时1min的试验而无击穿或闪络现象。

三、DD-11/50接地继电器的用途

DD-11/50接地继电器为瞬时动作的过电流继电器,用作小电流接地电力系统中高压三相交流发电机和电动机的接地零序过流保护 。

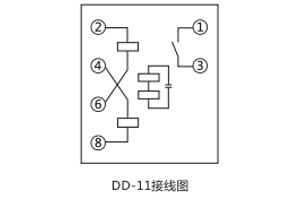

四、DD-11/50接地继电器的接线图

五、DD-11/50接地继电器的技术参数

1.额定电流: 100mA、频率50Hz。

2.整定刻度误差:不大于±6%。

3.动作值变差:不大于6%。

4.返回系数:不小于0.5。

5.功率消耗:在最小整定电流时,不大于0.015VA。

6.动作时间:在1.2倍整定电流时,动作时间不大于0.3s; 3倍整定电流时,动作时间不大于0.1s。

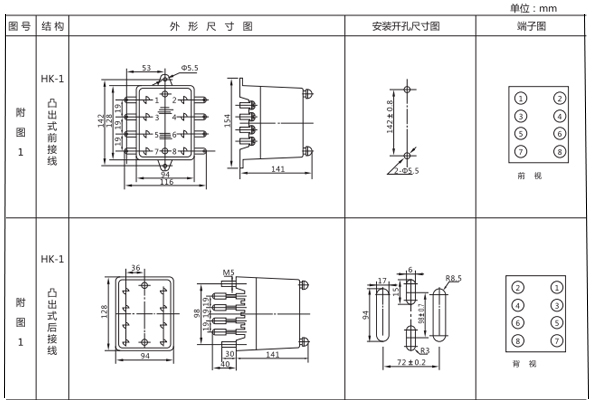

六、DD-11/50接地继电器的开孔尺寸

DD-11采用HK-1壳体，如图所示
