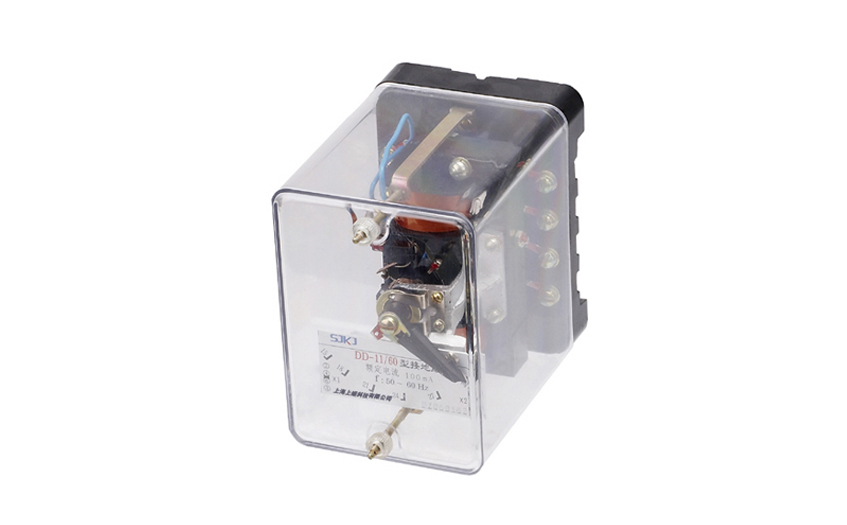

DD-11/60接地继电器接线图及安装尺寸-上海上继科技有限公司

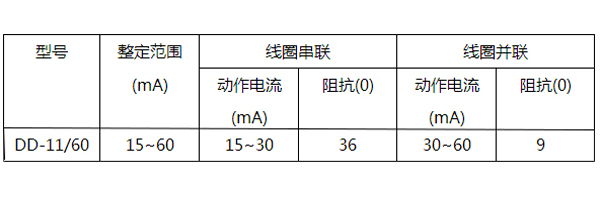

一、DD-11/60接地继电器的整定范围和线圈阻抗值

二、DD-11/60接地继电器的参数

1.额定电流: 100mA、频率50Hz。

2.整定刻度误差:不大于±6%。

3.动作值变差:不大于6%。

4.返回系数:不小于0.5。

5.功率消耗:在最小整定电流时,不大于0.015VA。

6.动作时间:在1.2倍整定电流时,动作时间不大于0.3s; 3倍整定电流时,动作时间不大于0.1s。

7.触点容量:电压不大于250V,电流不大于0.5A时,继电器触点断开容量在直流有感负荷电路中(时间常数为5±0.75ms)为20W, 在交流回路中为100VA。

8.介质强度:继电器电路与外壳金属之间的绝缘应耐受交流50Hz,电压2000V历时1min的试验而无击穿或闪络现象。

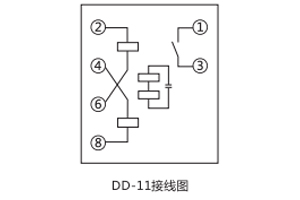

三、DD-11/60接地继电器的接线图

四、DD-11/60接地继电器的安装尺寸

DD-11采用HK-1壳体，如图所示
