BT-1B/200同步检查继电器参数及接线图-上海上继科技有限公司

一、BT-1B/200同步检查继电器的应用范围

BT-1B/200同步检査继电器用于两端供电系统的自动重合线路中,作为有无电压和同期的检査元件。

二、BT-1B/200同步检查继电器的参数

1.额定电压:220V、110V、48V

2.额定频率:50Hz

3.动作角度整定范围: 20°~40°

4.返回系数:不大于0.85

5.功率消耗:不大于6W

6.触点形式: 一动合, 一动断。

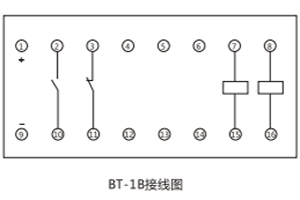

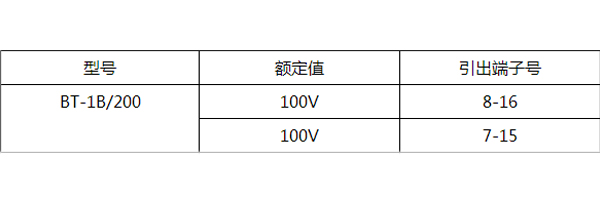

三、BT-1B/200同步检查继电器的接线图

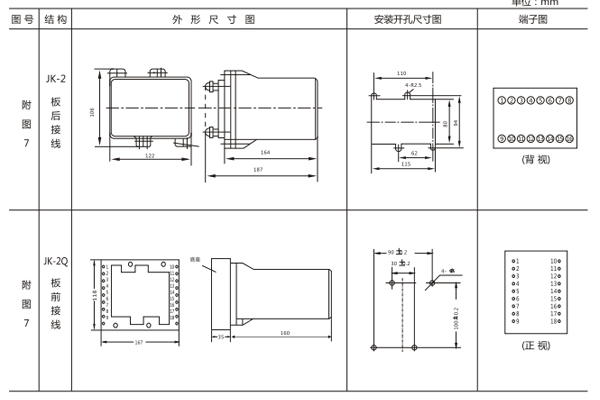

四、BT-1B/200同步检查继电器的开孔尺寸

BT-1采用JK-2壳体，如图所示
