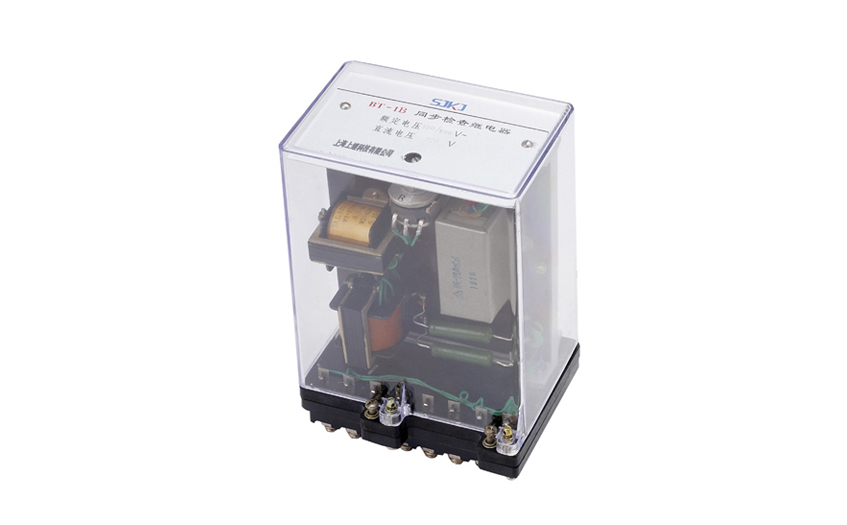

一、BT-1B/160同步检查继电器的介绍

同步检查继电器是在系统侧和待并侧各取一相电压（只要是同一相即可），把两个电压向量尾部相连，在这两个向量的头部接上一个电压继电器，反映出两个向量的差值。

当两侧电压幅值不等时，这个继电器动作，断开合闸回路。
      当两侧电压相位不同时，这个继电器动作，断开合闸回路。

当两侧频率不等（幅值相等）时，这个继电器只在向量重回的瞬间释放，其他时刻动作。

只有电压幅值，频率，相位都符合要求，两侧的电压向量几乎重回，这个继电器才能保持释放状态，接通合闸回路，此时只要手动或自动合闸，发出合闸脉冲，就可以完成同期并列。

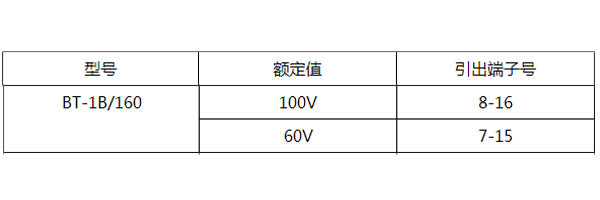

二、BT-1B/160同步检查继电器的参数

1.额定电压:220V、110V、48V

2.额定频率:50Hz

3.动作角度整定范围: 20°~40°

4.返回系数:不大于0.85

5.功率消耗:不大于6W

6.触点形式: 一动合, 一动断。

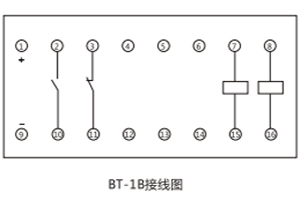

三、BT-1B/160同步检查继电器的接线图

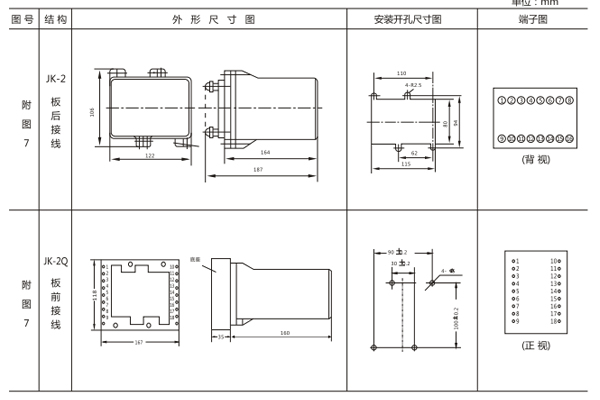

四、BT-1B/160同步检查继电器的开孔尺寸

BT-1采用JK-2壳体，如图所示
