BT-1B/130同步继电器接线图及开孔尺寸-上海上继科技有限公司

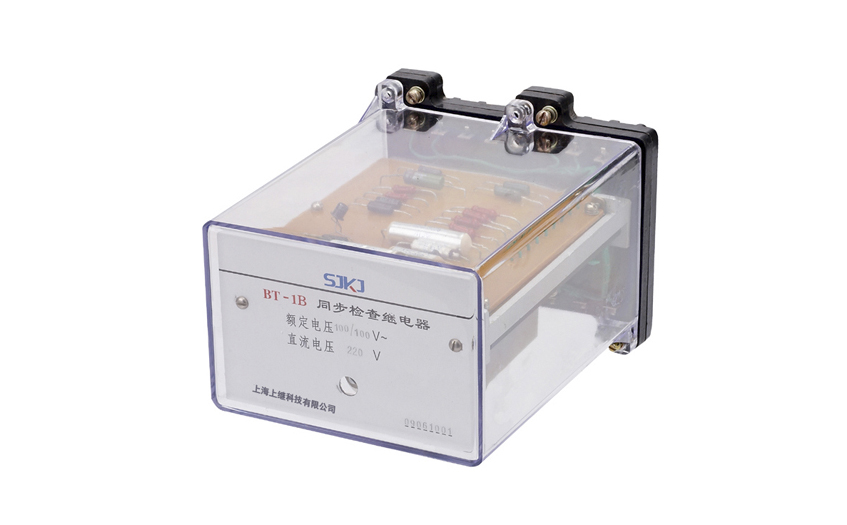

一、BT-1B/130同步继电器的概述

同步继电器用于两端供电系统的自动重合闸线路中，作为有无电压和同期的检查元件。

同步继电器系由电压（流）互感器T1、T2整流滤波回路、电压比较回路及出口回路等环节组成，装在组合插件式壳体里。

两个交流电压（或电流）分别加于电压（流）互感器T1、T2的一次绕组上，因其二次绕组反极性连接，当加在一次绕组上的两电压（或电流）同相时，在互感器二次所产生的电势相抵消，二次输出电压等于零。（不平衡电压不超过0.5V），比较器处于原始状态（“–”端电位低于“＋”端电位，并输出高电平），执行元件K不动作，当一次绕组上所加的两电压（或电流）不同相时，在互感器二次所产生的电势就不能互相抵消，而产生电压差，当电压差值大于一定值（正端电压）时，比较器翻转，输出低电平，执行元件K动作。

当任何一个输入电压（或电流）为零或很低时，情况和两个电压（或电流）不同相时相同，继电器也应立即动作。

二次输出电压大小与一次输入两电压（或电流）相位差及幅值有关，当幅值一定时相位差越大，二次输出电压也越大，反之则越小。

二、BT-1B/130同步继电器的参数

1.额定电压:220V、110V、48V

2.额定频率:50Hz

3.动作角度整定范围: 20°~40°

4.返回系数:不大于0.85

5.功率消耗:不大于6W

6.触点形式: 一动合, 一动断。

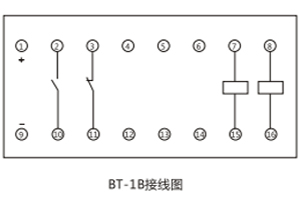

三、BT-1B/130同步继电器的接线图

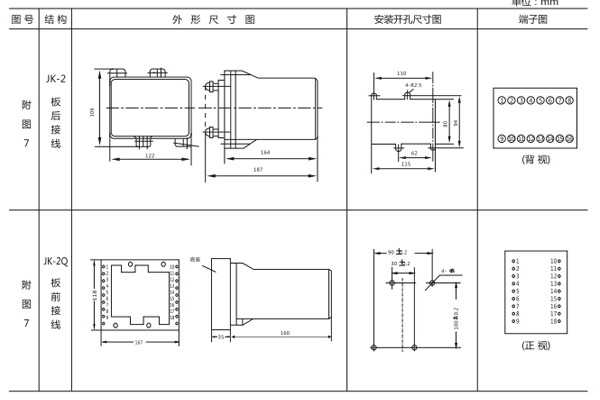

四、BT-1B/130同步继电器的开孔尺寸

BT-1采用JK-2壳体，如图所示
