DT-13/120同步继电器技术数据及开孔尺寸-上海上继科技有限公司

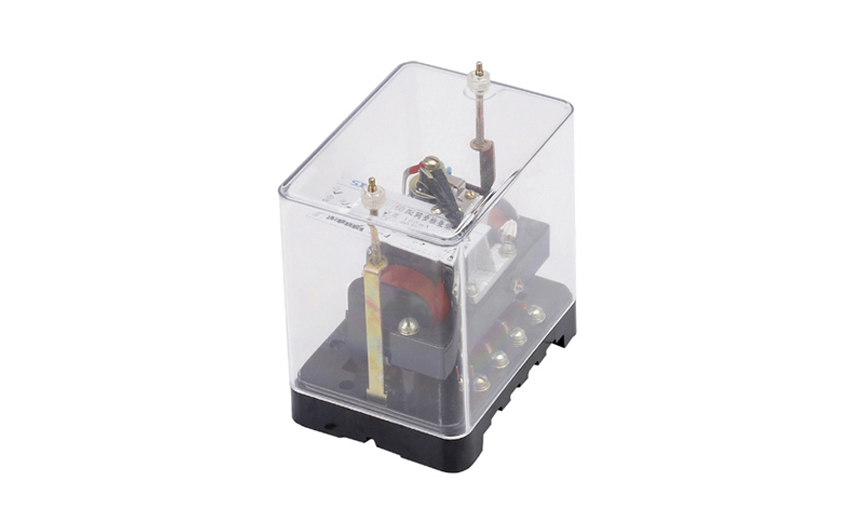

一、DT-13/120同步继电器的用途

DT-13/120同步检查继电器用于两端供电线路的自动重合闸线路中,其作用在于检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

当两侧电压幅值不等时，这个继电器动作，断开合闸回路。
      当两侧电压相位不同时，这个继电器动作，断开合闸回路。

当两侧频率不等（幅值相等）时，这个继电器只在向量重回的瞬间释放，其他时刻动作。

只有电压幅值，频率，相位都符合要求，两侧的电压向量几乎重回，这个继电器才能保持释放状态，接通合闸回路，此时只要手动或自动合闸，发出合闸脉冲，就可以完成同期并列。

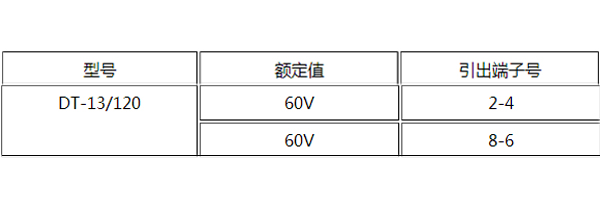

二、DT-13/120同步继电器的额定值

三、DT-13/120同步继电器的开孔尺寸

DT-13采用HK-1壳体，如图所示

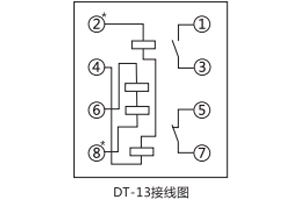

四、DT-13/120同步继电器的接线图

五、DT-13/120同步继电器的技术数据

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

1.返回系数:不大于0.8。

2.功率消耗:不大于3.5VA。

3.介质强度:导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

4.触点容量：当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA。
