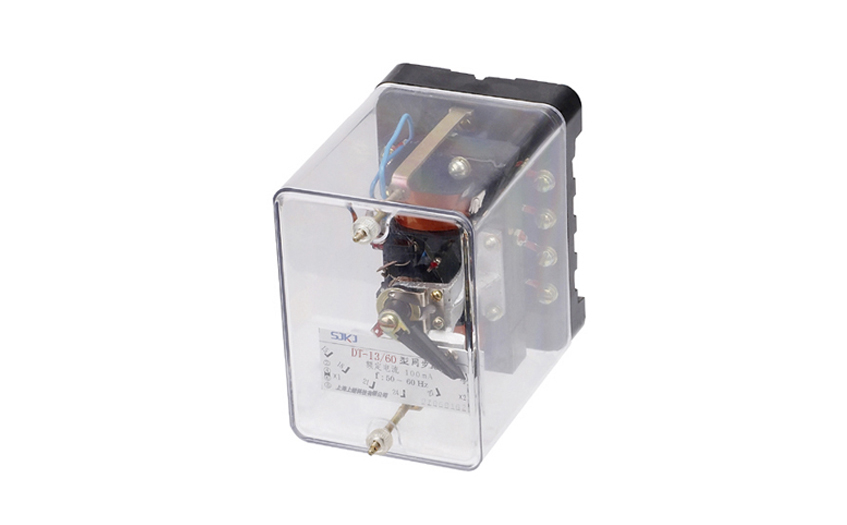

DT-13/90同步继电器技术数据及接线图-上海上继科技有限公司

一、DT-13/90同步继电器的介质强度

导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

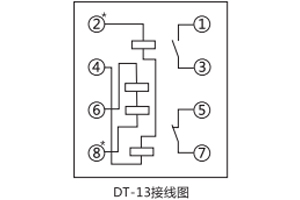

二、DT-13/90同步继电器的接线图

三、DT-13/90同步继电器的触点容量

当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA。

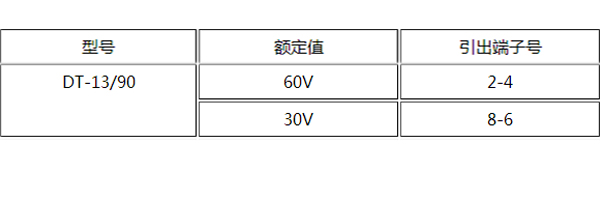

四、DT-13/90同步继电器的技术数据

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

1.返回系数:不大于0.8。

2.功率消耗:不大于3.5VA。

五、DT-13/90同步继电器的开孔尺寸

DT-13采用HK-1壳体，如图所示
