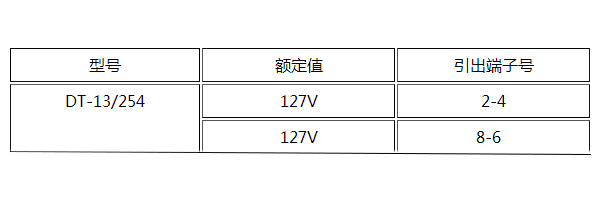

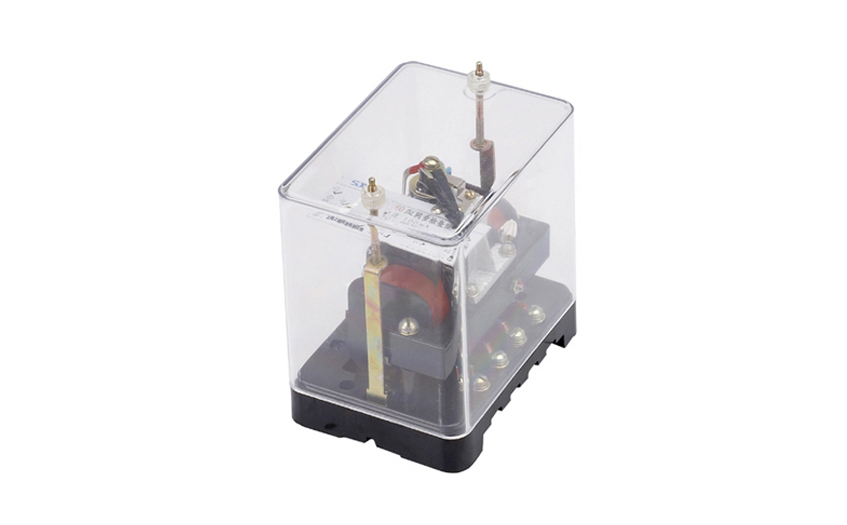

一、DT-13/254同步继电器的额定值

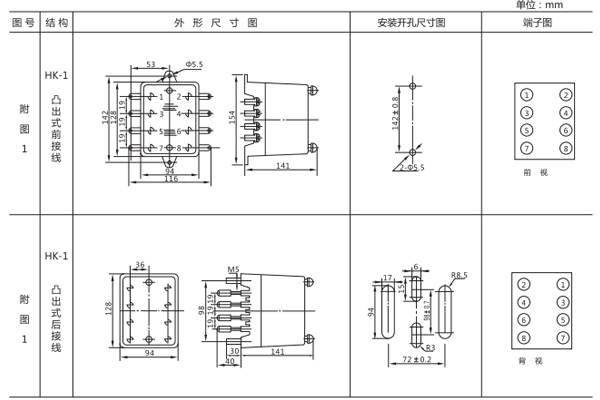

二、DT-13/254同步继电器的安装尺寸

DT-13采用HK-1壳体，如图所示

三、DT-13/254同步继电器的技术参数

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

1.返回系数:不大于0.8。

2.功率消耗:不大于3.5VA。

3.介质强度:导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

4.触点容量：当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA。

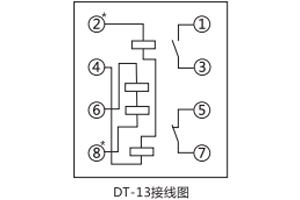

四、DT-13/254同步继电器的接线图

五、DT-13/254同步继电器的概述

同步继电器系由电压（流）互感器T1、T2整流滤波回路、电压比较回路及出口回路等环节组成，装在组合插件式壳体里。

两个交流电压（或电流）分别加于电压（流）互感器T1、T2的一次绕组上，因其二次绕组反极性连接，当加在一次绕组上的两电压（或电流）同相时，在互感器二次所产生的电势相抵消，二次输出电压等于零。（不平衡电压不超过0.5V），比较器处于原始状态（“–”端电位低于“＋”端电位，并输出高电平），执行元件K不动作，当一次绕组上所加的两电压（或电流）不同相时，在互感器二次所产生的电势就不能互相抵消，而产生电压差，当电压差值大于一定值（正端电压）时，比较器翻转，输出低电平，执行元件K动作。

当任何一个输入电压（或电流）为零或很低时，情况和两个电压（或电流）不同相时相同，继电器也应立即动作。

二次输出电压大小与一次输入两电压（或电流）相位差及幅值有关，当幅值一定时相位差越大，二次输出电压也越大，反之则越小。
