一、DX-31B信号继电器的用途

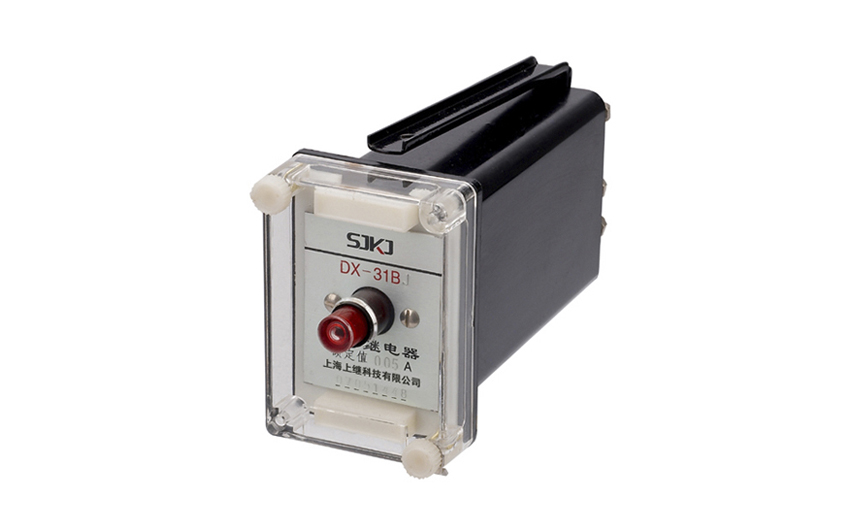

DX-31B信号继电器包括DX-31B、DX-32A、DX-32B，适用于直流操作的保护线路中，作为动作指示器。DX-31BJ、DX-32AJ、 DX-32BJ适用于交流操作的保护线路中，作为动作指示器。

二、DX-31B信号继电器的结构

本继电器为拍合型电磁式信号继电器，在一个导磁体上有吸引线圈（电流或电压）在导磁体上装一个活动的动板，动板上的绝缘板顶动两组动合触点。DX-31B型在动板上并装有限制片，是触点机械闭锁的擒纵机械，在铭牌上装有信号指示器。DX-32A型多一个保持线圈作为电压闭锁机械在铭牌上装有信号灯。DX-32B型多一组动合触点，保持线圈与信号灯是并联的，在信号灯烧毁时保持线圈仍可正常工作。

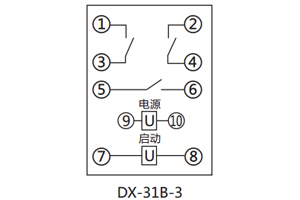

三、DX-31B信号继电器的接线图

四、DX-31B信号继电器的技术数据

1、 额定值 继电器工作绕组额定值为220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、 0.2、0.25、0.5、0.75、1、2、4A。

2、动作值 动作电压不大于70%额定电压；动作电流不大于90%额定电流。

3、保持值：不大于80%额定保持电压。

4、 返回值：不小于5%额定值。

5、功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。

6、触点容量 A.在电压不超过250V（时间常数为5±0.75ms），电流不大于0.5A的直流电路中，能断开30W。 B.在电压不超过250V（cosφ=0.4±0.1），电流不大于1V的交流电路中，能断开100VA。

7、介质强度 继电器各导电电路连在一起对外露的非带金属部分及外壳之间，工作绕组对不接保持绕组的触点电路之间，应能承受2kV（有效值），50Hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。

8、寿命：电寿命1000次，机械寿命5000次。

9、 热稳定性：电压长期通以110%额定电压，电流绕组长期通以额定电流，周围环境温度为40℃时，绕组温升不大于65℃。

10、 重量：0.40kg。

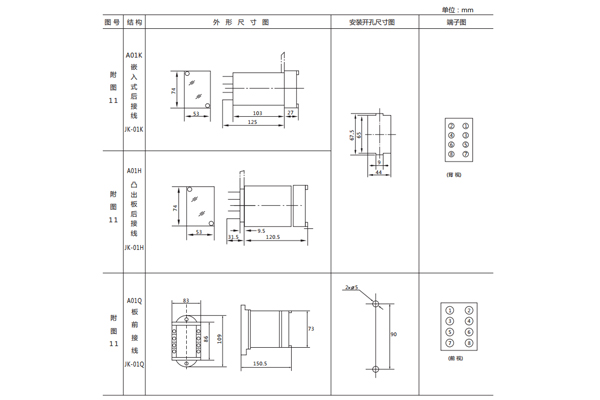

五、DX-31B信号继电器的开孔尺寸
