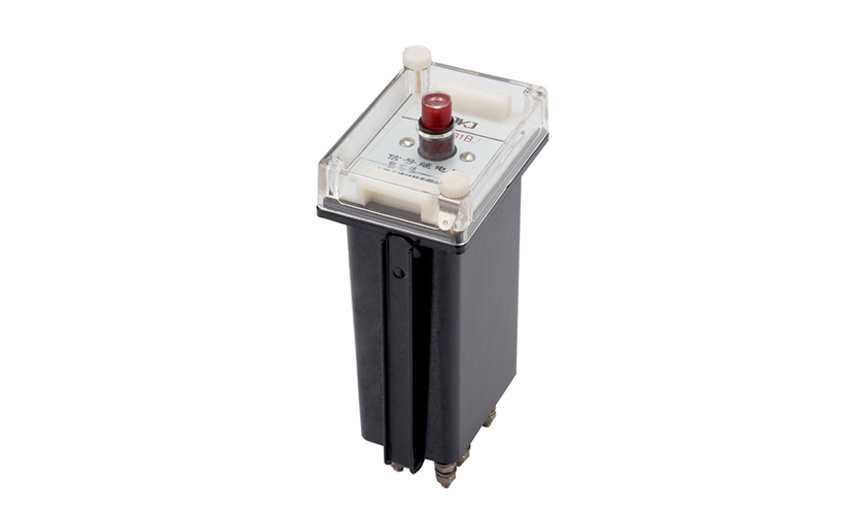

一、DX-32A信号继电器的原理

DX-31A信号继电器的吸引线圈通电时产生电磁吸力，将动板吸合。此时触点处于工作状态（动合触点闭合）同时限制片将信号 牌纵放而显示动作，当吸引线圈断时，由于限制片的作用，触点与指示器仍处于工作状态。当按动指示器后，动板回到起始位置，限制片将指示器擒住，触点回到原位。

DX-32A信号继电器的吸引线圈通电时，产生电磁吸力，将动板吸合，此时触点处于工作状态，其中一组触点将保持线圈通电，指示灯亮，显示动作，当吸引线圈断电时，继电器受保持线圈的电磁吸力，仍保持在工作状态，当保持线圈断电时，继电器则返回到起始位置。 继电器有嵌入和突出两种安装方式，请在订货时注明。

二、DX-32A信号继电器的参数

1、 额定值 继电器工作绕组额定值为220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、 0.2、0.25、0.5、0.75、1、2、4A。 DX-32A/B保持回路额定值为220、110、48V。

2、动作值： 动作电压不大于70%额定电压；动作电流不大于90%额定电流。

3、保持值：不大于80%额定保持电压。

4、 返回值：不小于5%额定值。

5、功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W。

6、触点容量 A.在电压不超过250V（时间常数为5±0.75ms），电流不大于0.5A的直流电路中，能断开30W。 B.在电压不超过250V（cosφ=0.4±0.1），电流不大于1V的交流电路中，能断开100VA。

7、介质强度 继电器各导电电路连在一起对外露的非带金属部分及外壳之间，工作绕组对不接保持绕组的触点电路之间，应能承受2kV（有效值），50Hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。

8、寿命：电寿命1000次，机械寿命5000次。

9、 热稳定性：电压长期通以110%额定电压，电流绕组长期通以额定电流，周围环境温度为40℃时，绕组温升不大于65℃。

10、 重量：0.40kg。

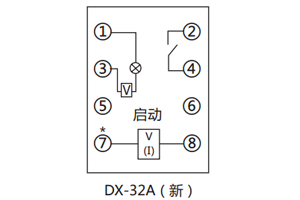

三、DX-32A信号继电器的接线图

四、DX-32A信号继电器的开孔尺寸
