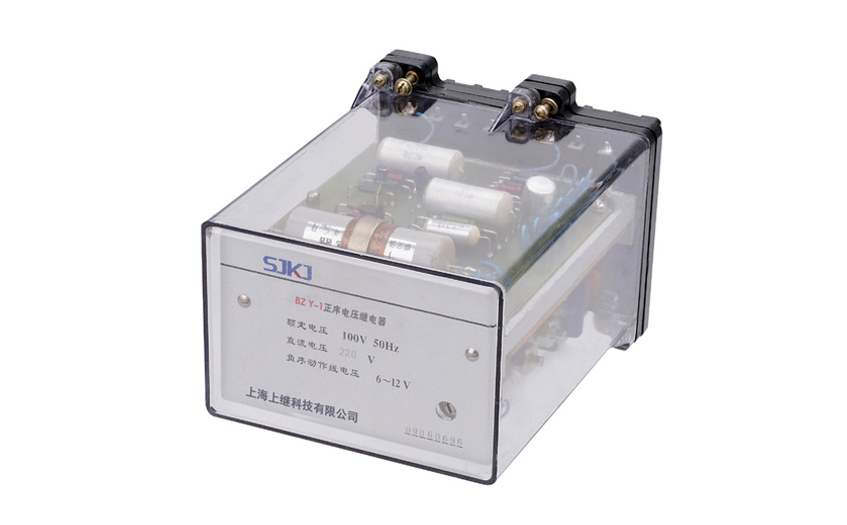

BZY-1电压继电器的技术参数及接线图-上海上继科技有限公司

一、BZY-1电压继电器的应用范围

BZY-1正序电压继电器用于发电励磁系统中,用于强行励磁及电压互感器断线的起动元件。

二、BZY-1电压继电器的技术参数

·额定电压:三相交流正序线电压100V、173V, 50Hz;直流电压220V、110V、48V

·正序动作线电压调整范围:不小于70%额定正序线电压

·返回系数:不大于1.05。

·功率消耗:AC≤5VA; DC220V/≤6W、110V/≤4W、48V/2W。

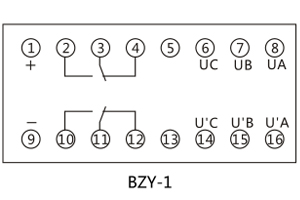

三、BZY-1电压继电器的接线图

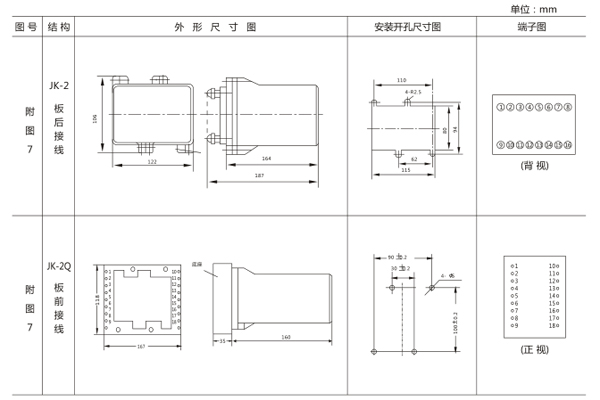

四、BZY-1电压继电器的开孔尺寸

五、BZY-1电压继电器的原理

电磁式电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。
