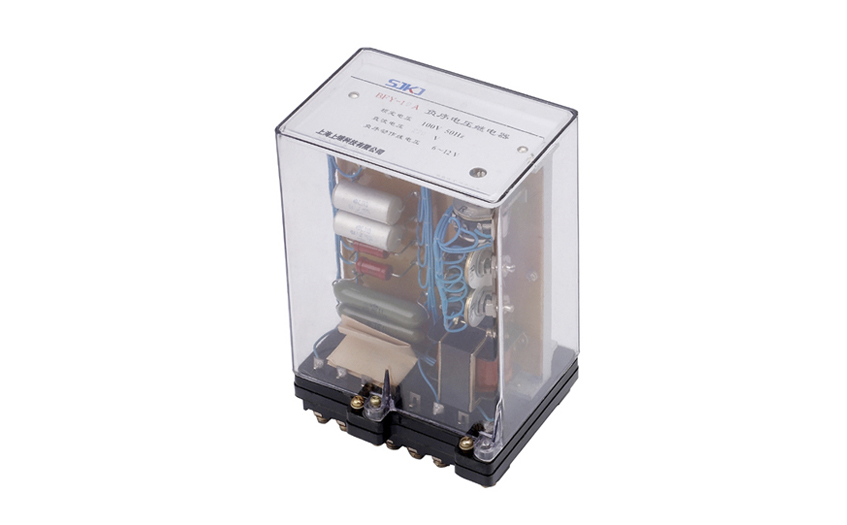

BFY-11A电压继电器参数及接线图-上海上继科技有限公司

一、BFY-11A电压继电器的应用范围

BFY-11A负序电压继电器用于发电机和变压器的继电保护线路中,作为电压闭锁元件,以反应不对称短路时线路电压的负序分量。

二、BFY-11A电压继电器的参数

1.额定电压:交流100V、173V；50Hz、60Hz；直流220V、110V、48V。

2.负序动作线电压整定范围：6~12V,变差不大于6%。

3.直流电压允许变化范围：220V、110V允许在80%~110%范围内变化,对于48V允许在90%~110%范围内变化,继电器应j:E常工作。

4.功率消耗：AC100V/≤5VA, 173V/≤8VA; DC220V/≤6W, 110V/≤4W, 48V/≤2W。

5.触点形式：BFY-1lA型一副动合触点 , BFY-12A型有一副动断接点, BFY-13A型有一副动合和一副动断触点。

三、BFY-11A电压继电器的接线图

四、BFY-11A电压继电器的介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。

五、BFY-11A电压继电器的动作可靠性

1.在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

2. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

3. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。
