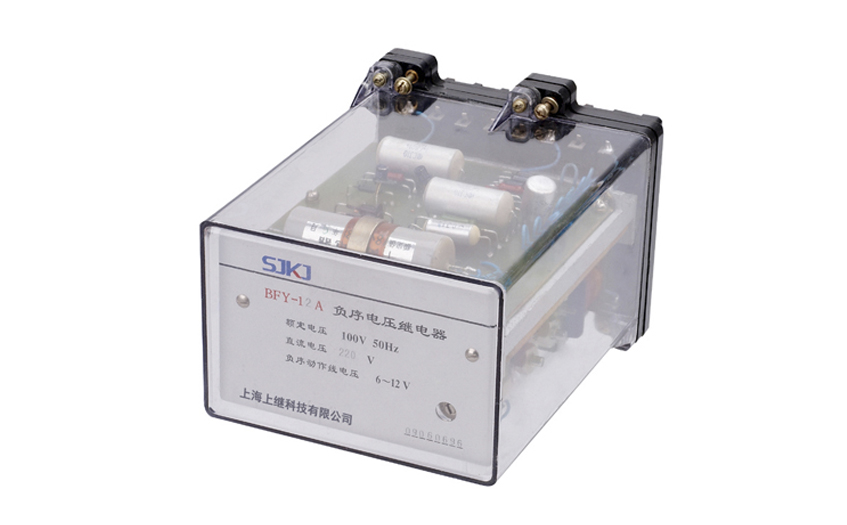

一、BFY-12A电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、BFY-12A电压继电器的参数

1.额定电压:交流100V、173V；50Hz、60Hz；直流220V、110V、48V。

2.负序动作线电压整定范围：6~12V,变差不大于6%。

3.直流电压允许变化范围：220V、110V允许在80%~110%范围内变化,对于48V允许在90%~110%范围内变化,继电器应j:E常工作。

4.功率消耗：AC100V/≤5VA, 173V/≤8VA; DC220V/≤6W, 110V/≤4W, 48V/≤2W。

5.触点形式：BFY-1lA型一副动合触点 , BFY-12A型有一副动断接点, BFY-13A型有一副动合和一副动断触点。

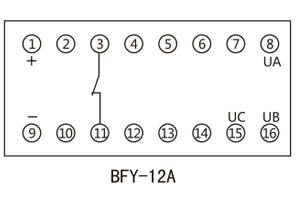

三、BFY-12A电压继电器的接线图

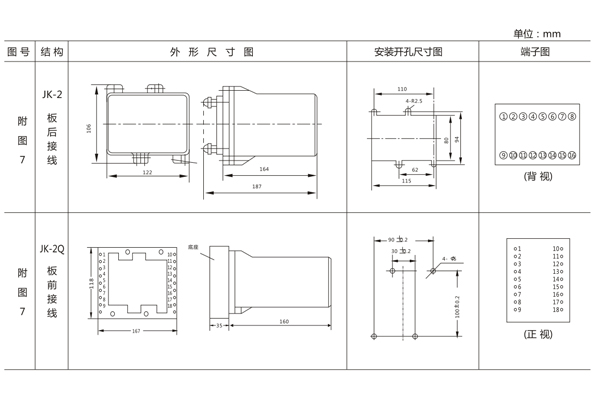

四、BFY-12A电压继电器的开孔尺寸

五、BFY-12A电压继电器的原理

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。
