BY-4A电压继电器原理及接线图-上海上继科技有限公司

一、BY-4A电压继电器的用途

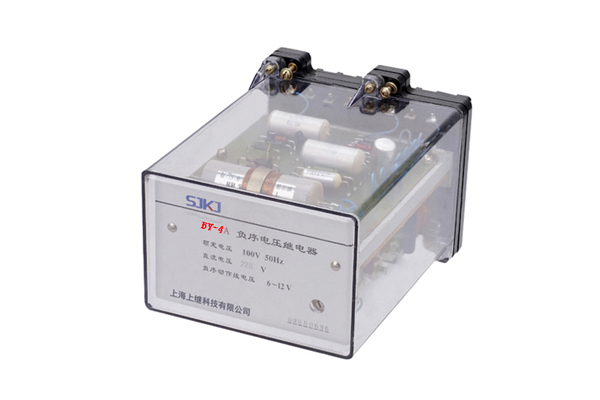

BY-4A电压继电器（以下简称继电器）是一种小定值的过电压继电器，用于电力系统继电器保护线路中，作为方向横差保护的闭锁元件。

二、BY-4A电压继电器的原理

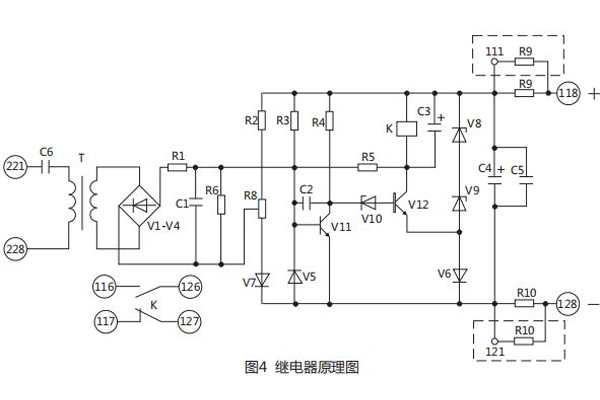

继电器由电压互感器、整流滤波及触发回路、执行元件等环节组成。在正常情况下，继电器输入电压接近于零，执行元件（小中间继电 器）不动作。当所加交流电压高于继电器整定值时，触发器翻转，中间继电器动作，使动合触点闭合，动断触点断开，完成了继电器的作用。 继电器原理见图4。

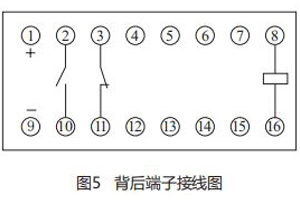

三、BY-4A电压继电器的接线图

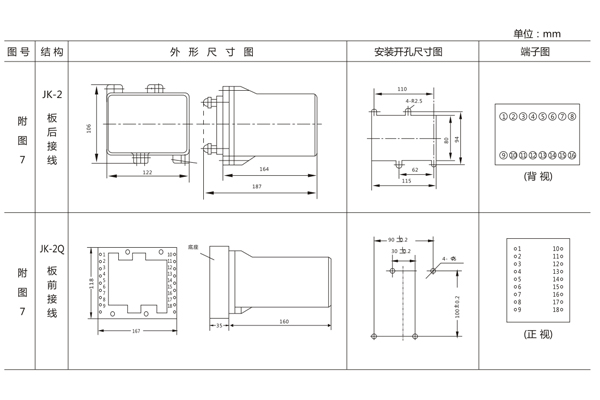

四、BY-4A电压继电器的开孔尺寸

BY-4A采用JK-2壳体，如图所示
