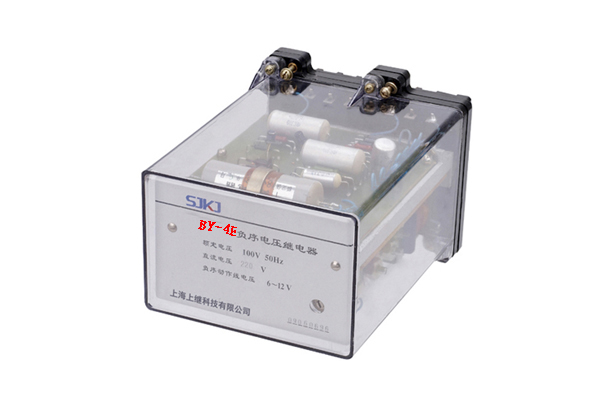

一、BY-4E电压继电器的概述

BY-4E电压继电器（以下简称继电器）是一种小定值的过电压继电器，用于电力系统继电器保护线路中，作为方向横差保护的闭锁元件。

二、BY-4E电压继电器的技术参数

1.交流额定电压：100V、50Hz。

2.直流额定电压：48V、110V、220V。

3.整定范围：2V~15V。

4.返回系数：不小于0.85。

5.动作时间：在1.2倍整定点上不在于0.04s。

6.动作值误差：任意整定值不大于6%。

7.动作值变差：不大于10%。

8.触点型式：一动合、一动断。

9.功率消耗 AC≤6VA DC 220V/≤6W，110V/≤4W，48V/≤2W。

10.触点断开容量：  在直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为30W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，为100VA。

11.触点长期允许闭合电流为2A。

12.电寿命为5000次。

13.机械寿命为50000次。

14.绝缘电阻不小于300MΩ。

15.介质强度  继电器各导电电路连一起与外露的非带电金属部分及外壳之间，能承受 2kV（有效值）50Hz的交流电压历时1min试验，而无绝缘击穿 或闪络现象。

16.冲击电压为5kV。

17.当环境温度为50℃，继电器应能长期耐受110%额定电压其线圈温升不超过55℃。

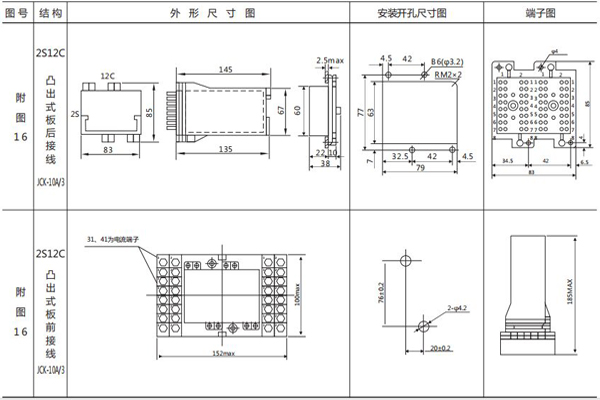

三、BY-4E电压继电器的开孔尺寸

BY-4E采用JCK-10A/3壳体，如图所示

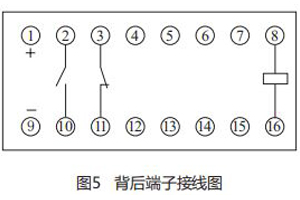

四、BY-4E电压继电器的接线图
