JCDY-2/B电压继电器参数及开孔尺寸-上海上继科技有限公司

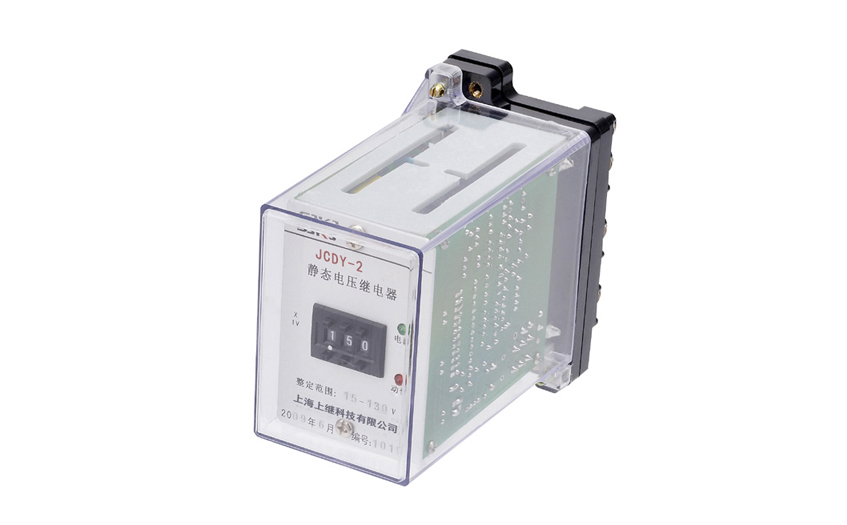

一、JCDY-2/B电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、JCDY-2/B电压继电器的开孔尺寸

JCDY-2/B采用JK-1壳体，如图所示

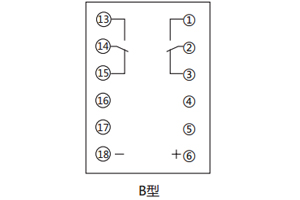

三、JCDY-2/B电压继电器的接线图

四、JCDY-2/B电压继电器的参数

●额定直流电压：220V、110V、48V。

●返回系数：过压不小于0.97；欠压不大于1.03。

●整定误差：不大于±2％。

●动作时间：在正常条件下，动作时间不大于25ms；

●返回时间：在正常条件下，返回时间不大于25ms；

●功率消耗：不大于10W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出 触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

五、JCDY-2/B电压继电器的原理

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。
