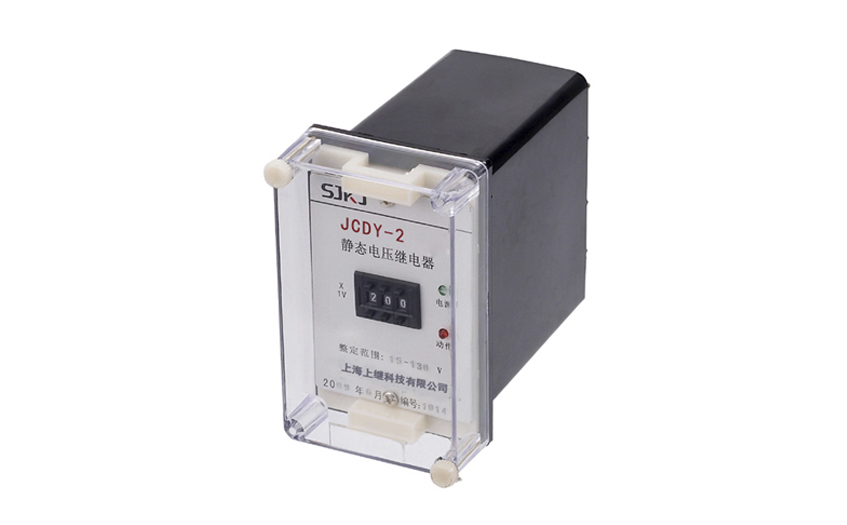

JCDY-2/C电压继电器接线图及开孔尺寸-上海上继科技有限公司

一、JCDY-2/C电压继电器的触点容量

在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出 触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

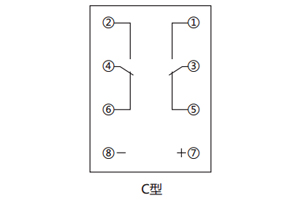

二、JCDY-2/C电压继电器的接线图

三、JCDY-2/C电压继电器的参数

●额定直流电压：220V、110V、48V。

●返回系数：过压不小于0.97；欠压不大于1.03。

●整定误差：不大于±2％。

●动作时间：在正常条件下，动作时间不大于25ms；

●返回时间：在正常条件下，返回时间不大于25ms；

●功率消耗：不大于10W。

四、JCDY-2/C电压继电器的开孔尺寸

JCDY-2/C采用CJ-1壳体，如图所示

五、JCDY-2/C电压继电器的整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。
