一、LY-31电压继电器的应用范围

LY-31电压继电器为整流型瞬动电压继电器，用于继电保护装置线路中，作为欠电压闭锁启动元件，替代DJ-100A系列、DY-36C～DY-29C、 DY-35、36型低电压继电器。

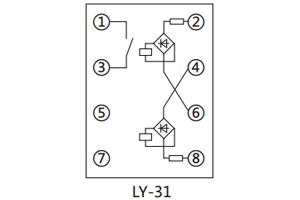

二、LY-31电压继电器的接线图

三、LY-31电压继电器的参数

●动作时间：继电器在0.5倍实测动作值时，动作时间不大于0.15s。

●触点形式：1动合、1动断、1动合1动断、2动合、2动断。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

四、LY-31电压继电器的开孔尺寸

LY-31采用HK-1壳体，如图所示

五、LY-31电压继电器的原理

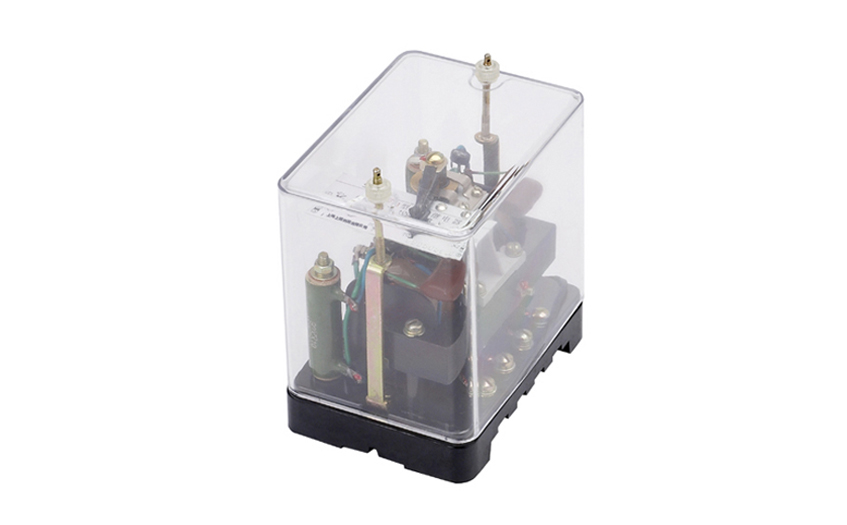

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

电压继电器的动作：对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。
