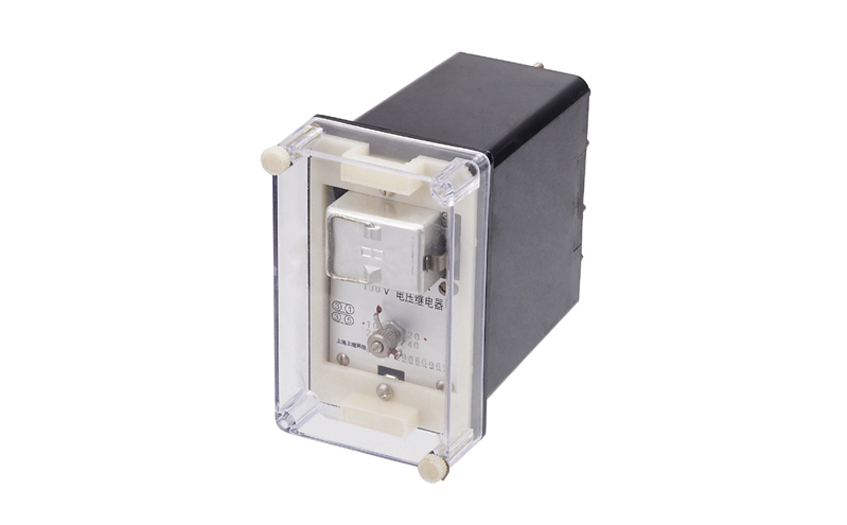

LY-1A电压继电器技术数据及接线图-上海上继科技有限公司

一、LY-1A电压继电器的应用范围

LY-1A电压继电器主要用于零序电压回路作为接地保护以及其它整定值远低于额定值的回路中作为低定值的过电压启动元件。

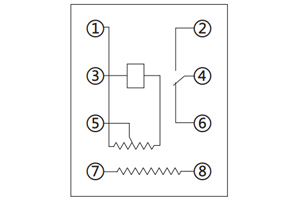

二、LY-1A电压继电器的接线图

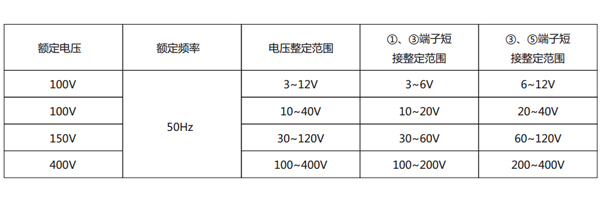

三、LY-1A电压继电器的技术数据

●返回系数：不小于0.4。

●刻度误差：不大于±12％。

●动作时间：三倍动作值下动作时间不大于15ms。

●功率消耗：不大于10VA。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●触点数量：1转换

四、LY-1A电压继电器的开孔尺寸

LY-1A采用A11壳体，如图所示
