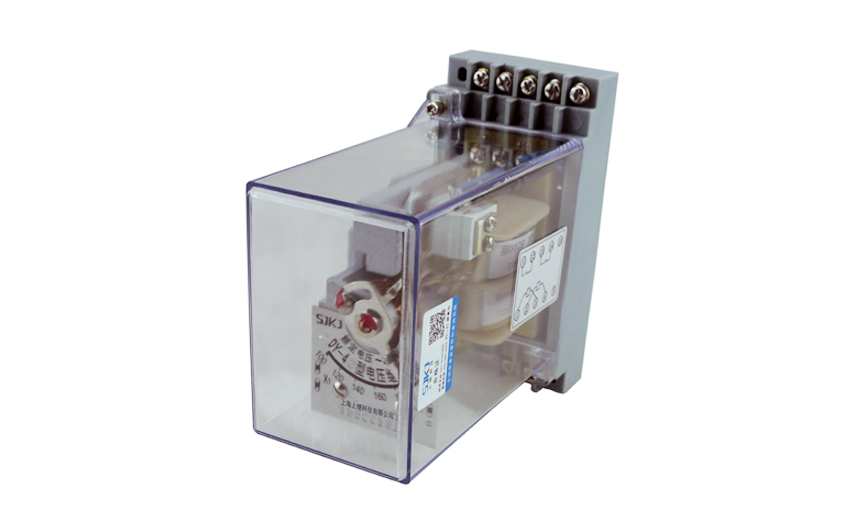

一、DY-42电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

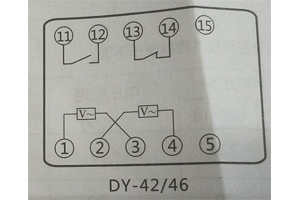

二、DY-42电压继电器的接线图

三、DY-42电压继电器的原理

1.继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而 可使继电器整定范围变化一倍，1和2脚短接，3和4脚短接。短接之间按启动，此按法并联。2和3短按，1和4加启动，此接法为串联。

2. 继电器**的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩， 从而可以改变继电器的动作值。

3. 继电器的动作：对于过电压继电器，电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触 点断开。当电压降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电 压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。

四、DY-42电压继电器的介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。

五、DY-42电压继电器的动作可靠性

1. 在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

2. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

3. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。
