DY-43电压继电器原理及开孔尺寸-上海上继科技有限公司
发表时间:2019-07-16 08:33 浏览次数:345 〖返回〗一、DY-43电压继电器的介绍
电压继电器是输入量、特性量为电压的量度继电器,分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作,然后处于动后状态;后者由于电压值减少达到整定值而动作,然后处于释放状态。
二、DY-43电压继电器的动作时间
在1.1倍实测动作值时,过电压继电器的动作时间不大于0.12 s(对DY-32~34/60C不大于0.15 s);在2倍实测动作值时,动作时间不大于0.04 s(对DY-32~34/60C不大于0.06 s);低电压继电器在0.5倍实测动作值时,动作时间不大于0.15s。

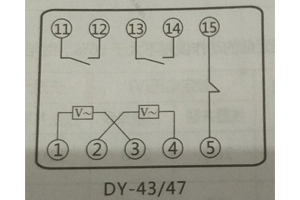

三、DY-43电压继电器的接线图

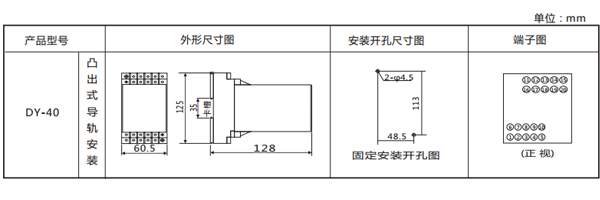

四、DY-43电压继电器的开孔尺寸
五、DY-43电压继电器的原理
1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而 可使继电器整定范围变化一倍,1和2脚短接,3和4脚短接。短接之间按启动,此按法并联。2和3短按,1和4加启动,此接法为串联。
2. 继电器**的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩, 从而可以改变继电器的动作值。
3. 继电器的动作:对于过电压继电器,电压升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触 点断开。当电压降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合,对于低电压继电器,当电 压降低到整定电压时,继电器就动作,动合触点断开,动断触点闭合。
