JY-DA/4电压继电器参数及接线图-上海上继科技有限公司

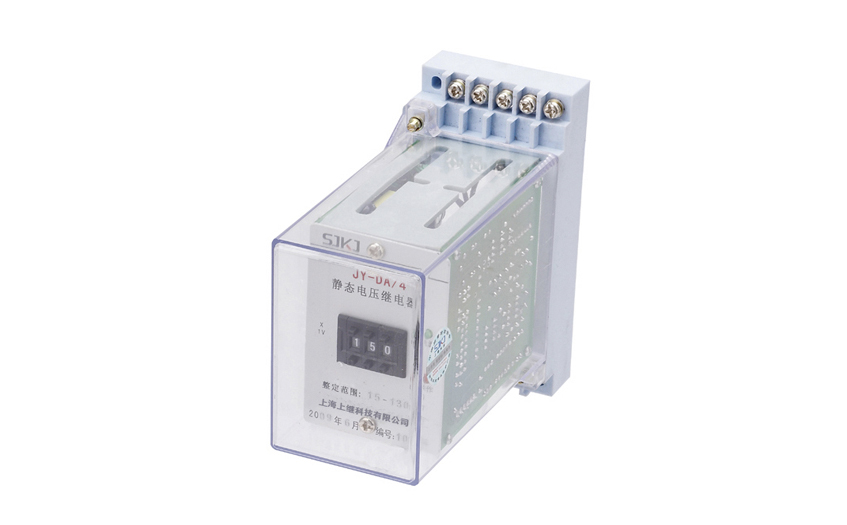

一、JY-DA/4电压继电器的概述

JY-DA/4集成电路直流电压继电器用于直流继电保护装置中，监视直流电压，作为过电压保护或欠电压闭锁启动元件， 本继电器为集成电路型，采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高等优点。

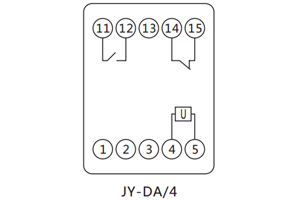

二、JY-DA/4电压继电器的接线图

三、JY-DA/4电压继电器的参数

电压整定范围：60V~300V。

功耗：小于3W（出口继电器动作后）。

动作时间：欠电压继电器：0.5倍整定值的动作时间不大于20mS。

过电压继电器：1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回系数：欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。

整定误差：额定值在10V至**值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%。

触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，继电器触点可长期接通5A。

电寿命：不低于105次。

机械寿命：不低于106次。

介质强度：继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件：温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

抗干扰性能：继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

四、JY-DA/4电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

五、JY-DA/4电压继电器的开孔尺寸
