JY-DB/1电压继电器参数及开孔尺寸-上海上继科技有限公司

发表时间:2019-07-22 16:23 浏览次数:420 〖返回〗

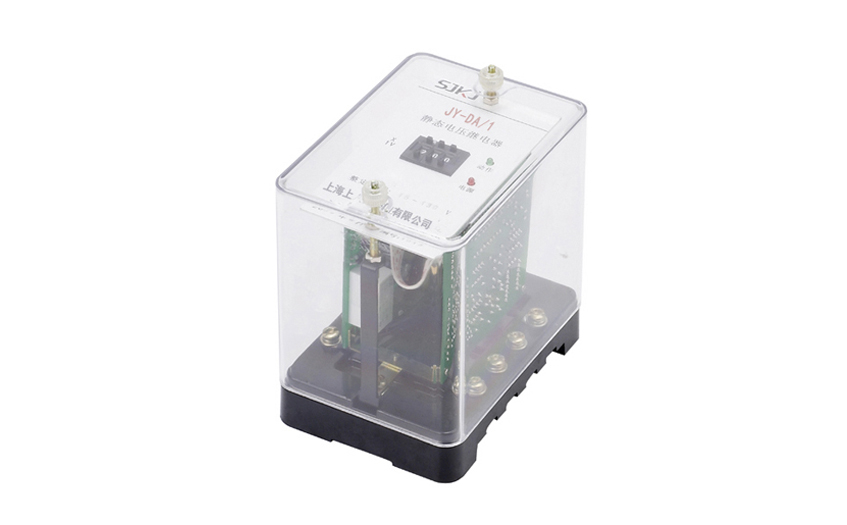

JY-DB/1电压继电器

一、JY-DB/1电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器,分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作,然后处于动后状态;后者由于电压值减少达到整定值而动作,然后处于释放状态。

二、JY-DB/1电压继电器的介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间,能承受2kV(有效值)、50Hz的交流电压历时1min的试验,而无绝缘击穿或闪络现象。

、JY-DB/1电压继电器的参数

电压整定范围:60V~300V。

功耗:小于3W(出口继电器动作后)。

动作时间:欠电压继电器:0.5倍整定值的动作时间不大于20mS。

过电压继电器:1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回系数:欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。

整定误差:额定值在10V至**值范围内,整定误差不大于2%;在极限温度下,10V以上任一整定值的误差不大于3%。

触点容量:继电器输出电路的触点能断开电压不大于250V,时间常数为5±0.75mS的直流有感负荷电路为50W,继电器触点可长期接通5A。

电寿命:不低于105次。

机械寿命:不低于106次。

介质强度:继电器各导电端子连在一起,对外露非电带金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件:温度-10℃~+50℃,相对湿度不大于90%,海拔高度不大于2000M。

抗干扰性能:继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

、JY-DB/1电压继电器的使用方法

本继电器采用数字拨盘整定,三位数字从左到右分别为百位、十位、个位,三位数字即为整定的电压。列如:三位数字是220,即为220V。

、JY-DB/1电压继电器的开孔尺寸

开孔尺寸
