一、JY-35B电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、JY-35B电压继电器的原理

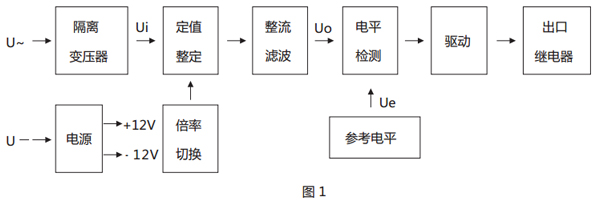

本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui， 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流 电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电 器，若直流电压 Uo 高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

三、JY-35B电压继电器的动作时间

在1.1倍实测动作值时，过电压继电器的动作时间不大于0.12 s（对DY-32～34/60C不大于0.15 s）；在2倍实测动作值时，动作时间不大于0.04 s（对DY-32～34/60C不大于0.06 s）；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。

四、JY-35B电压继电器的介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。

五、JY-35B电压继电器的安装尺寸
