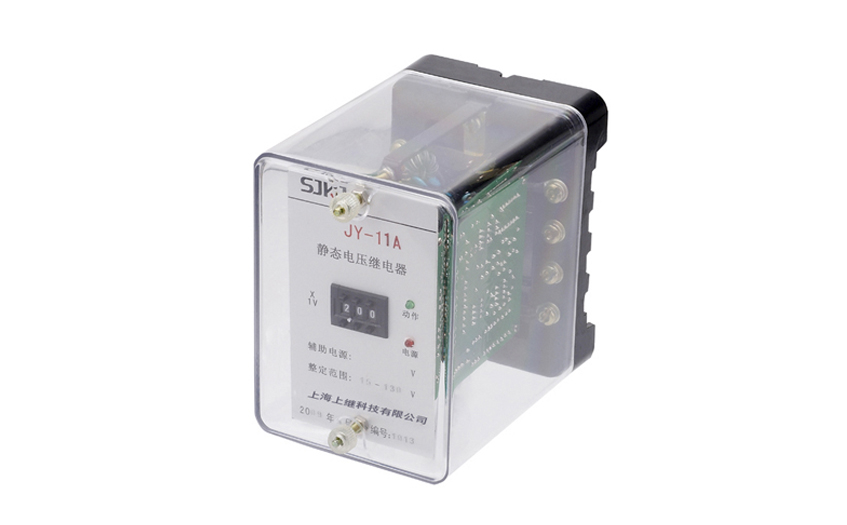

一、JY-11A电压继电器的介绍

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、JY-11A电压继电器的原理

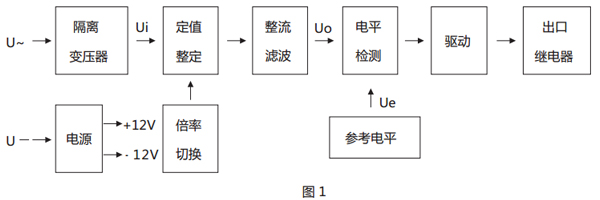

本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui， 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流 电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电 器，若直流电压 Uo 高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

三、JY-11A电压继电器的调试方法

1. 继电器在使用前应检查有无在运输中产生的损坏，即将继电器整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置，直到止挡。

2. 继电器重新调整时，必须保证：

a. 可动系统的轴向活动量在0.15～0.25mm之间；

b. 动片和磁极间的气隙应均匀，在任何动作情况下，动片和磁极不应相碰；

c. 在动作过程中，可动系统不得停滞在中间位置；

d. 当指针由第一刻度旋向**刻度时，游丝各圈不得相碰；

e. 当触点在打开位置时，动静触点间总气隙不小于1.5mm；

f. 静触点片和限制片间的间隙为0.1mm～0.3mm。

3. 继电器最小整定值的调整，主要是改变游丝的反作用力的大小，**整定值的调整主要是改变动片和磁极间的气隙等。

四、JY-11A电压继电器的参数

1、辅助电源：AC、DC、100~220V

2、过载能力：交流回路允许长期接通1.2倍额定值。

3、电压整定范围1~240V，40~440V，级差1V。

4、功率消耗：

a、交流回路功耗小于1VA(交流额定值100V时)

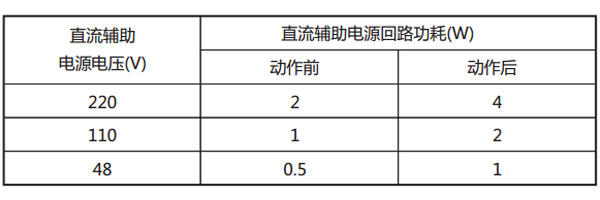

b、直流回路功耗：见下表

5、整定误差

a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

6、动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；

b、低电压继电器：0.5倍整定值的动作时间不大于20m。

7、返回系数

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12；

8、返回时间：不大于27ms。

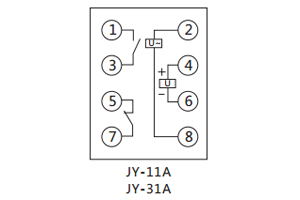

五、JY-11A电压继电器的接线图
