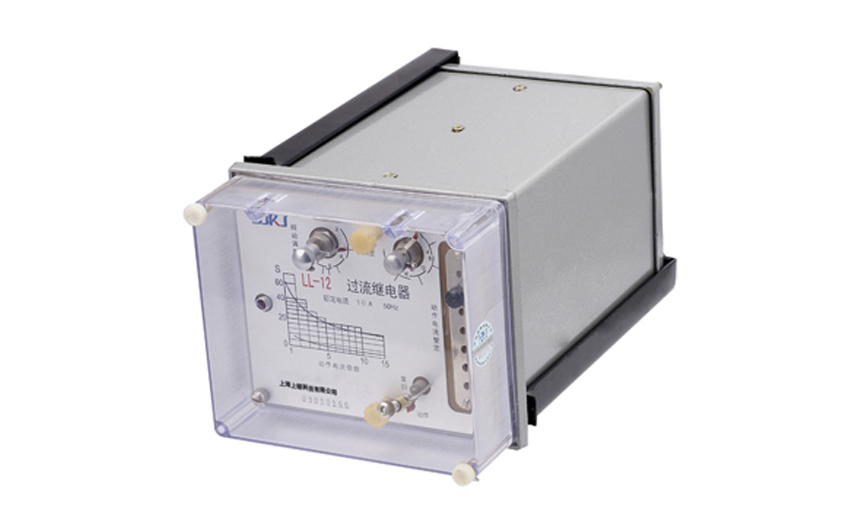

一、LL-12过流继电器的简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

二、LL-12过流继电器的参数

注：特殊规格LL-10-1(11-1、12-1、13-1、14-1)瞬动电流倍数4-12，其余参数与LL-10系列对应；继电器的电流线圈允许长期通过

110%额定电流。

 ●返回系数：使启动触点QJ返回原来位置的**电流与动作电流之比不小于0.85

 ●功率消耗：当电流为继电器的动作电流整定值时不大于10VA。

三、LL-12过流继电器的用途

电磁式电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。交流接触器的电磁系统会产生电磁噪声污染。为了解决交流接触器交流噪声大、耗电量大、温升高、功率因数低的问题，目前有一种交流接触器自身有双绕组线圈加整流组件，此种交流接触器运行时比无节能的单线圈情况节电70%左右，运行时无噪音，接触器线圈烧坏情况有所改善。

四、LL-12过流继电器的原理

能够使过流继电器开始动作的最小电流，称为电流继电器的动作电流。当继电器动作后电流均匀减小，使继电器可动触点返回到原始状态的**电流即继电器的返回电流。返回电流与动作电流的比值就是继电器的返回系数。

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

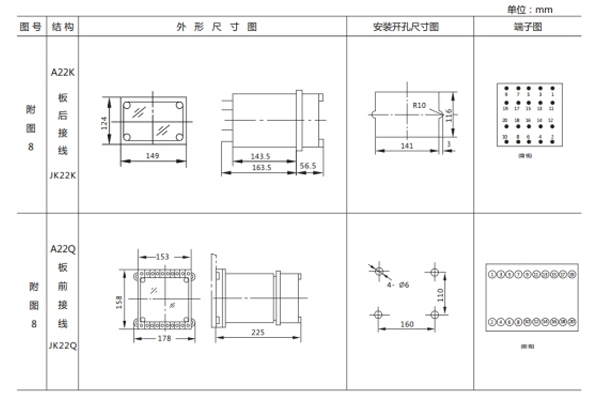

五、LL-12过流继电器的开孔尺寸
