一、LL-13过流继电器的概述

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

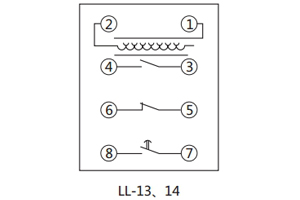

二、LL-13过流继电器的接线图

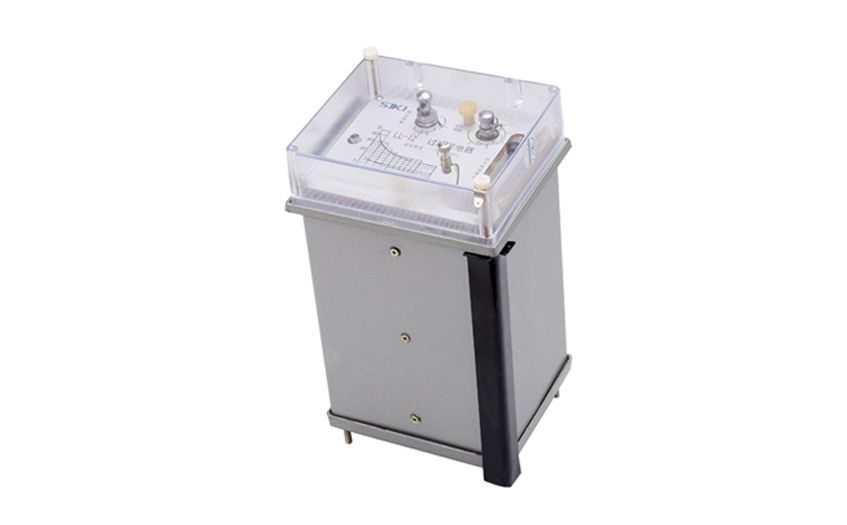

三、LL-13过流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

四、LL-13过流继电器的用途

电磁式电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。交流接触器的电磁系统会产生电磁噪声污染。为了解决交流接触器交流噪声大、耗电量大、温升高、功率因数低的问题，目前有一种交流接触器自身有双绕组线圈加整流组件，此种交流接触器运行时比无节能的单线圈情况节电70%左右，运行时无噪音，接触器线圈烧坏情况有所改善。

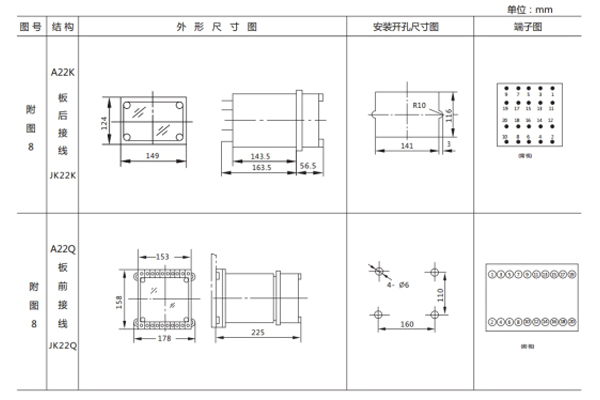

五、LL-13过流继电器的开孔尺寸
