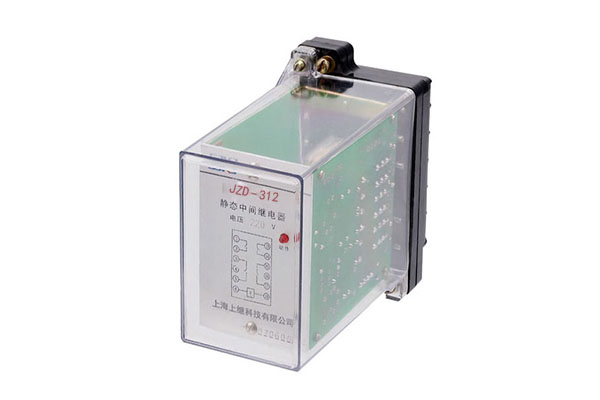

JZD-312静态中间继电器结构原理及开孔尺寸-上海上继科技有限公司

一、JZD-312静态中间继电器技术条件

1、环境基准条件

环境温度: 20°C±2°C

相对湿度:45%~74%

大气压力:80Kpa~106Kpa

2、正常使用条件

环境温度:-25°C~+40°C

环境相对湿度:不大于90%

大气压力:80Kpa~110Kpa

存储和运输过程中的极限温度: -25°C~75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

3、 继电器额定值  额定电压值:48V, 110V, 220V, AC, DC, 380VAC。

4、触点容量  在电压不大于250V,功率因数cosΦ为1.0的交流电路中,可分断10A。

直流:普通型:接通DC220V, 10A;断开DC220V,τ=5mS, 50W负载。

B型:接通DC220V, 10A;断开DC250V, τ=5mS, 500W大容量角空点,极限容量为1500W。

5、 保持值  0.7 ~ 1.2倍额定电压   JZ-系列快速中间继电器动作时间和返回时间不大于15mS。

6、 功耗  在额定电压下不大于6W。

7、绝线电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。8绝缘电压  各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一份钟试验,无击穿。

8、电寿命  A型: DC250V回路,切断电流,τ=5mS, 50W, 10⁴次以上;

B型: DC250V回路,切断电流τ=5mS, 500W, 10⁴次以上; 1500W, 10³次。

9、机械寿命  触点无负荷300万次以上。

二、JZD-312静态中间继电器

用途

可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。

三、JZD-312静态中间继电器

结构原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

四、JZD-312静态中间继电器

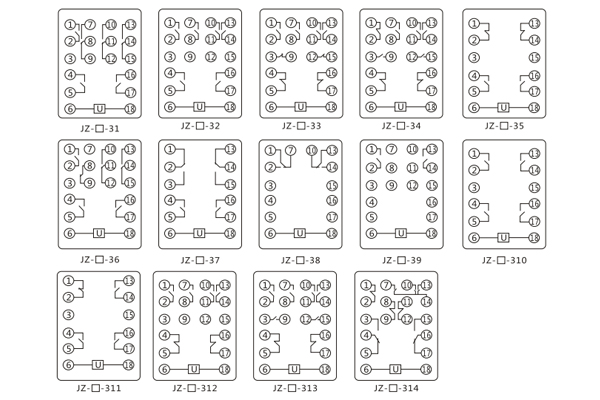

内部接线图及外引接线图

五、JZD-312静态中间继电器

外形及开孔尺寸
