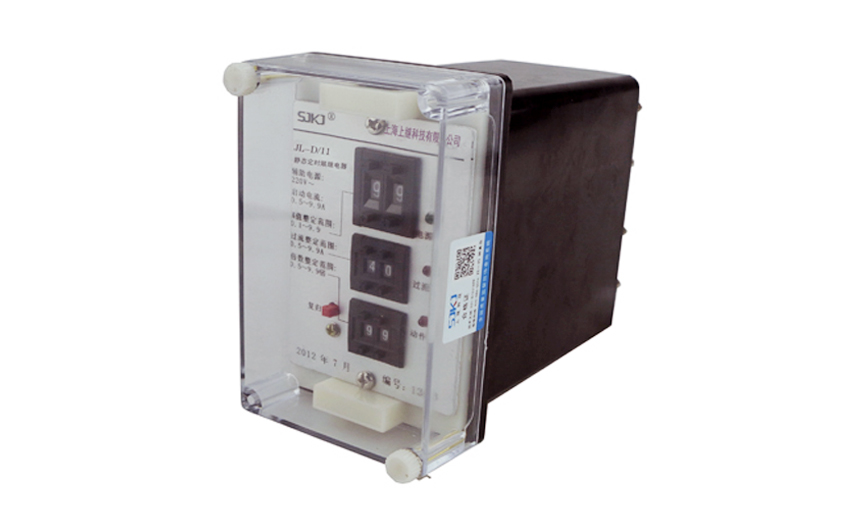

一、JL-D/11电流继电器的概述

JL-D/11定时限电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路 的启动元件，给出报警信号或切除故障。

本系列继电器采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高， 功耗低的特点。

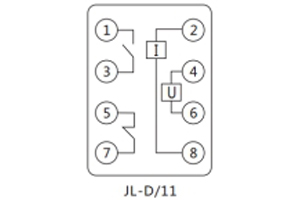

二、JL-D/11电流继电器的接线图

三、JL-D/11电流继电器的原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

四、JL-D/11电流继电器的参数

1 整定范围 根据整定范围不同，级差分别为0.01A和0.1A。

2 瞬动倍率 1~12倍可调。

3 返回系数 0.9~0.97

4 整定误差 电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5 功耗 功耗小于5W。

6 触点容量 在电压不大于250V时，信号触点容量为24VDC 2A。

7 触点寿命 电寿命：105次，机械寿命：106次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小 于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

特别注意

当工作电流大于整定电流×瞬动倍率时，继电器变为瞬动型，此时为无动作时间延时。

五、JL-D/11电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
