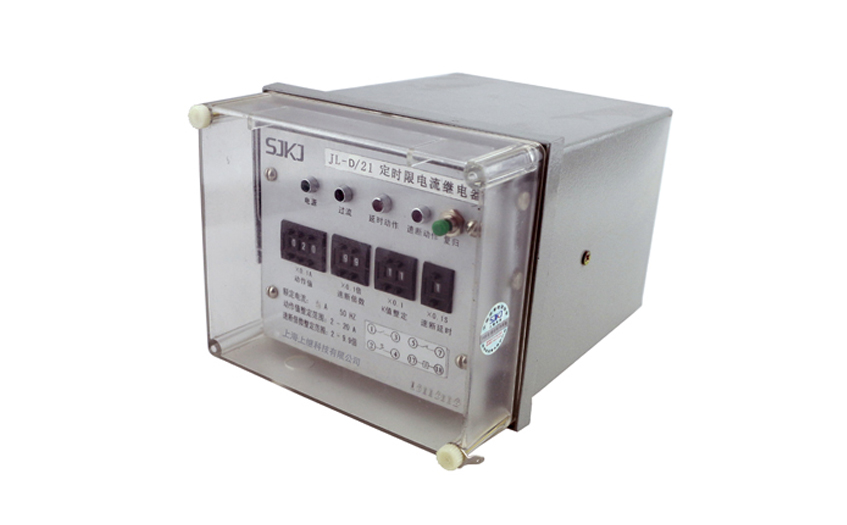

一、JL-D/22-2电流继电器的介绍

电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

二、JL-D/22-2电流继电器的工作条件

1 环境温度：-10℃~+50℃ 4

2 相对湿度：≤90%

3 大气压力：80Kpa~110Kpa

4 安装位置：任意

5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。

三、JL-D/22-2电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

四、JL-D/22-2电流继电器的技术数据

1 整定范围 根据整定范围不同，级差分别为0.01A和0.1A。

2 瞬动倍率 1~12倍可调。

3 返回系数 0.9~0.97

4 整定误差 电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5 功耗 功耗小于5W。

6 触点容量 在电压不大于250V时，信号触点容量为24VDC 2A。

7 触点寿命 电寿命：105次，机械寿命：106次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小 于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

特别注意

当工作电流大于整定电流×瞬动倍率时，继电器变为瞬动型，此时为无动作时间延时。

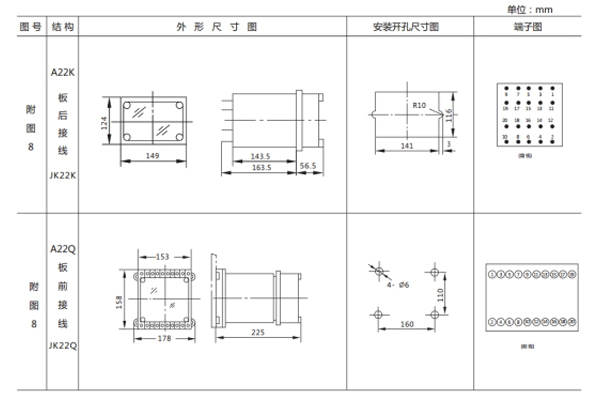

五、JL-D/22-2电流继电器的开孔尺寸
