一、JZD-403静态中间继电器

结构原理

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

二、JZD-403静态中间继电器

特点

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。

5.延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定

三、JZD-403静态中间继电器

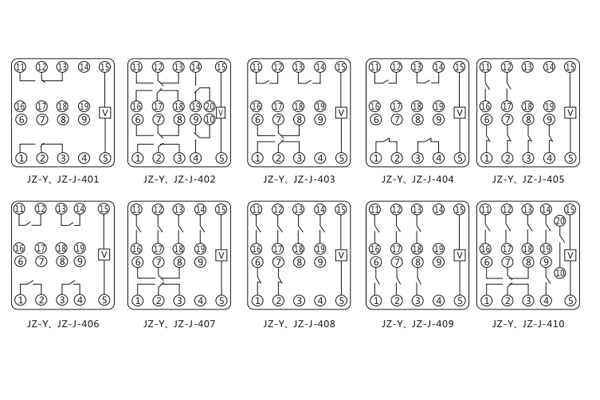

内部接线图及外引接线图

四、JZD-403静态中间继电器

电磁兼容

A，震荡波抗扰度检验符合IEC60255-22-1:1988的规定:III级;

B，静电放电抗扰度检验符合IEC60255-22-2:1996的规定:III级;

C，射频电磁场辐射抗扰度检验符合IEC60255-22-2:1989的规定:III级;

d，电快速瞬变脉冲群抗扰度检验符合IEC60255-22-4:1992的规定:IV级;

e，浪涌抗扰度检验符合IEC60255-22-5:2002的规定:III级;

f，射频传导抗扰度检验符合IEC60255-22-6:2001的规定:III级;

g，工频抗扰度检验符合IEC50255-22-7:2003的规定:A级;

h，工频磁场抗扰度检验符合IEC61000-4-8:1993的规定:V级;

i，脉冲磁场抗扰度检验符合IEC61000-4-9:1993的规定:IV级;

j，阻尼震荡磁场抗扰度检验符合IEC61000-4-10:1993的规定:IV级;

K，谐波电流发射限值检验符合IEC61000-3-2:2001的规定:A级;

l，电压波动和闪烁的限制检验符合IEC61000-3-3:1994的规定;

m，传导发射限值检验符合IEC60255-25:2000的规定。

五、JZD-403静态中间继电器

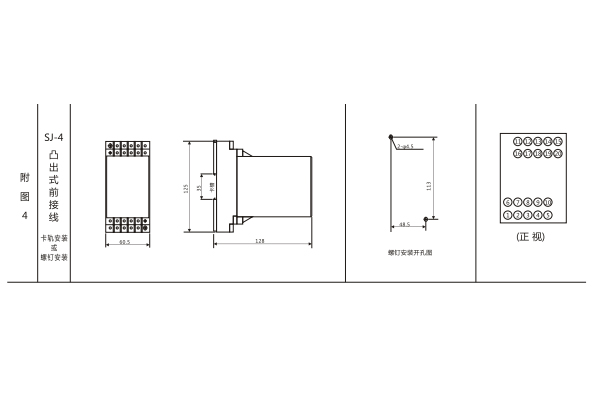

外形及开孔尺寸
