ZJ5中间继电器参数及接线图-上海上继科技有限公司

一、ZJ5中间继电器的应用范围

ZJ5中间继电器用于交流操作继电保护装置中作为辅助继电器，直接接于电流互感器二次回路中并由其它继电器接点控制。

二、ZJ5中间继电器的接线图

三、ZJ5中间继电器的参数

●额定动作电流：2.5A、5A。

●长期工作电流：10A。

●动作时间：不大于0.05s。

●功率消耗：不大于6VA。

●接点形式：ZJ5四常开、ZJ6一切换一强力切换。

●如被控电路系由变流器供电，且当电流为3.5A时，其阻抗不大于4.5Ω，强力切换接点在电流到150A的情况下，能分流断开跳闸线圈。为消除当常闭接点没有闭合好时可能引起开关误动作，强力切换接点采用图1接法。

●一般接点容量：当交流电流小于2.5A和电压低于220V时能断开450VA；当交流电流小于15A和电压小于220V时能接通1000VA。长期接通电流为5A。

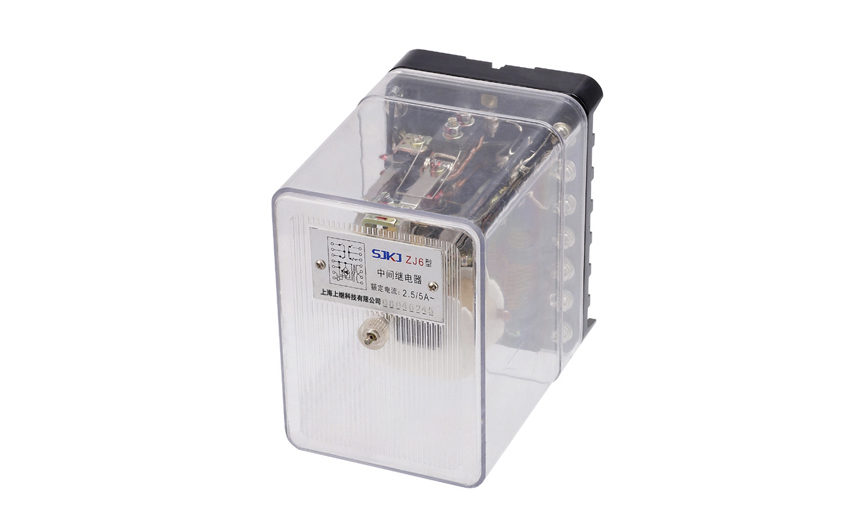

四、ZJ5中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、ZJ5中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
