ZJ6中间继电器参数及开孔尺寸-上海上继科技有限公司

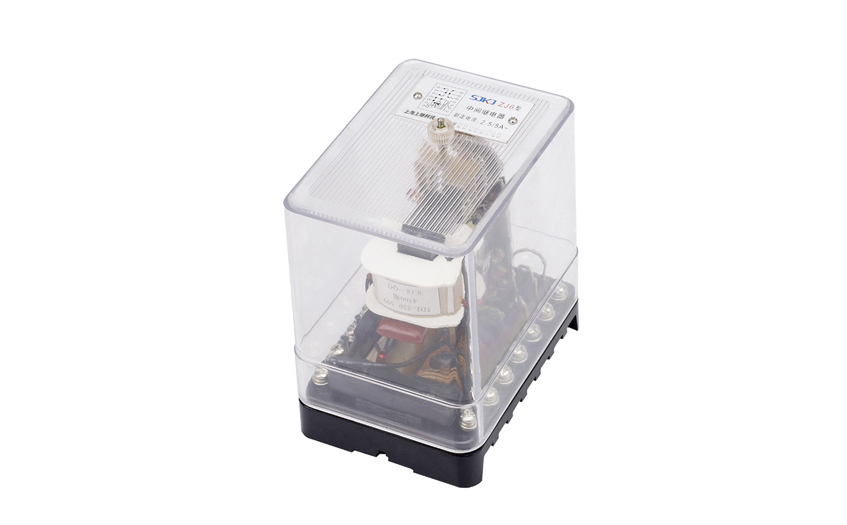

一、ZJ6中间继电器的介绍

中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

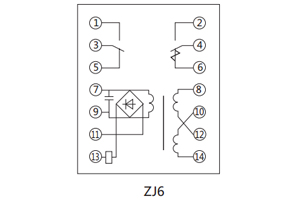

二、ZJ6中间继电器的接线图

三、ZJ6中间继电器的参数

●额定动作电流：2.5A、5A。

●长期工作电流：10A。

●动作时间：不大于0.05s。

●功率消耗：不大于6VA。

●接点形式：ZJ5四常开、ZJ6一切换一强力切换。

●如被控电路系由变流器供电，且当电流为3.5A时，其阻抗不大于4.5Ω，强力切换接点在电流到150A的情况下，能分流断开跳闸线圈。为消除当常闭接点没有闭合好时可能引起开关误动作，强力切换接点采用图1接法。

●一般接点容量：当交流电流小于2.5A和电压低于220V时能断开450VA；当交流电流小于15A和电压小于220V时能接通1000VA。长期接通电流为5A。

四、ZJ6中间继电器的介质强度

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。

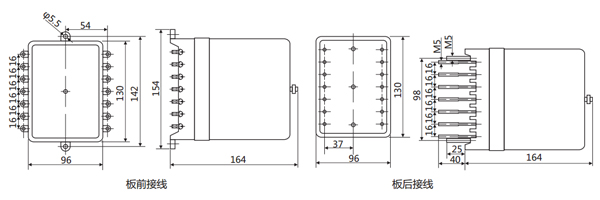

五、ZJ6中间继电器的开孔尺寸
