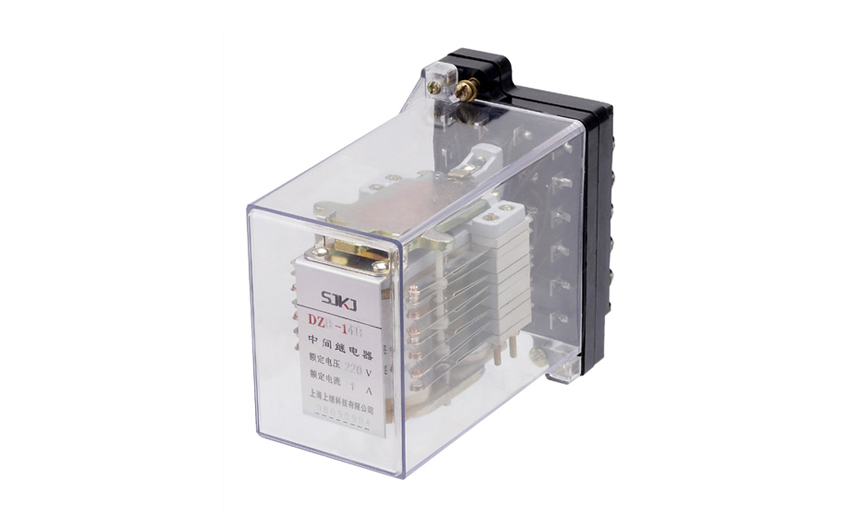

一、DZB-15B中间继电器的概述

用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

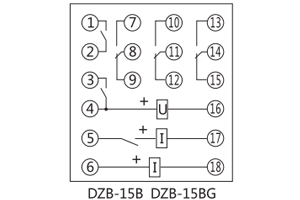

二、DZB-15B中间继电器的接线图

三、DZB-15B中间继电器的特点

⒈静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

⒉功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

⒊继电器触点容量大，工作寿命长。

⒋继电器动作后有发光管指示，便于现场观察。

⒌延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

四、DZB-15B中间继电器的技术参数

额定电压:DC  220V、110V、48V、24V。

额定电流:0.25A、 0.5A、lA、2A、4A、8A。

动作值:动作电压为额定电压值的30~70% ;动作电流不大于80%的额定电流。

保持值: 保持电压不大于70%额定电压; 保持电流不大于80%额定电流。

返回值:不小于额定值的5%。

动作时间:在额定电压下,动作时间不大于50ms。

返回时间:不大于60ms。

功率消耗:不大于7W。

触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。 输出触电长期允许接通电流为5A。

五、DZB-15B中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
