一、DZB-15BG中间继电器的应用范围

DZB-15BG带保持中间继电器用于直流操作的各种保护和自动控制线路中 ,作为辅助继电器以增加触点数量和触点容量。

DZB-15BG带保持中间继电器是DZB-15B的改进型。该继电器克服了原来DZB-15B继电器采用的绕组线径为0.06~0.07委包线。在长期运输中,出现的断线缺点,提高了可靠性。其余内部接线、外形尺寸、 接线端子、使用功能等不变。

DZB-11B、12B、13B为电压启动,电流保持的中间继电器; DZB-14B为电流启动、电压保持的中间继电器; DZB-15B为电流或电压工作、电流保持或电压保持的中间继电器。

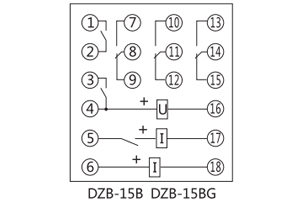

二、DZB-15BG中间继电器的接线图

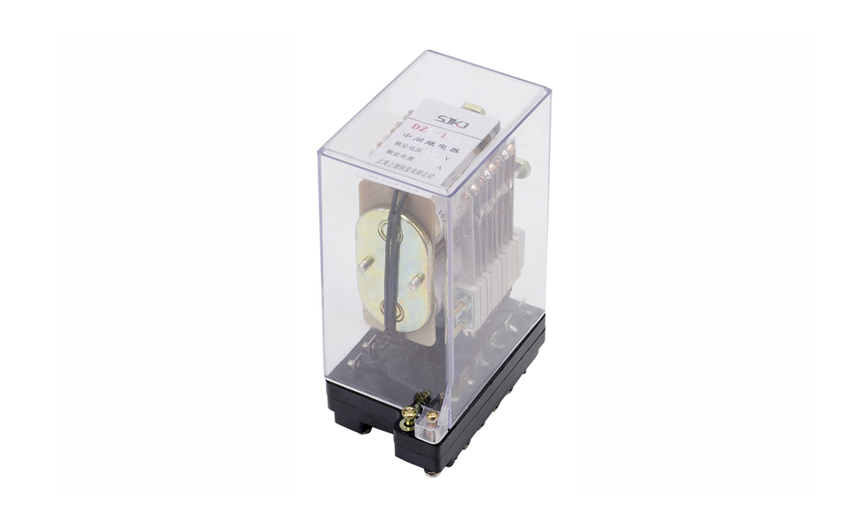

三、DZB-15BG中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

四、DZB-15BG中间继电器的技术参数

额定电压:DC  220V、110V、48V、24V。

额定电流:0.25A、 0.5A、lA、2A、4A、8A。

动作值:动作电压为额定电压值的30~70% ;动作电流不大于80%的额定电流。

保持值: 保持电压不大于70%额定电压; 保持电流不大于80%额定电流。

返回值:不小于额定值的5%。

动作时间:在额定电压下,动作时间不大于50ms。

返回时间:不大于60ms。

功率消耗:不大于7W。

触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。 输出触电长期允许接通电流为5A。

五、DZB-15BG中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
