一、RXMS1型快速跳闸继电器用途

RXMS1快速跳闸继电器用于电力系统二次回路中作为出口跳闸用 。

二、RXMS1型快速跳闸继电器技术参数

2.1动作电压:<70%额定电压 ,保持电流<80%额定电流。

2.2返回电压: >5%额定电压。

2.3动作时间

2.3.1功耗6.8W时动合触点<4ms,动断触点<3.5ms;动合触点<8ms,动断触点<7.5ms。

2.3.2功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。

2.3.3保持型继电器动合触点< 8ms。

2.4触点长期允许通过4A电流。

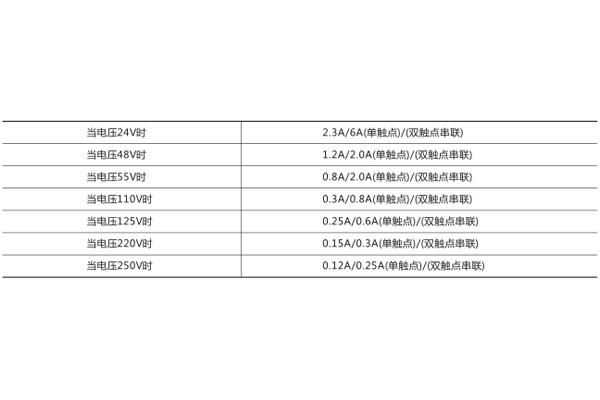

2.5触点**断开容量: AC; 250V时为3A(功率因数=0.4) , 250VA。

                     DC 250V时为1A(L/R=40ms时) , 30W。

2.6绝缘耐压: 50Hz, lmin, 2㎸。

2.7冲击电压: 5kV。

2. 8能承受5-15Hz中等震级的地震波冲击。4.9保持电流:0.5.1,2,4A。

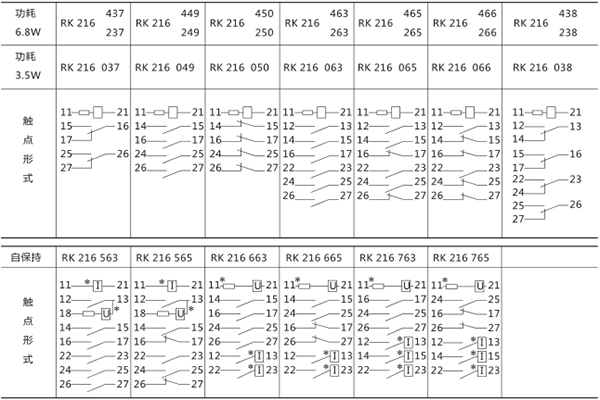

2.10触点形式及代号。

2.11额定电压、额定电流及线国电阻

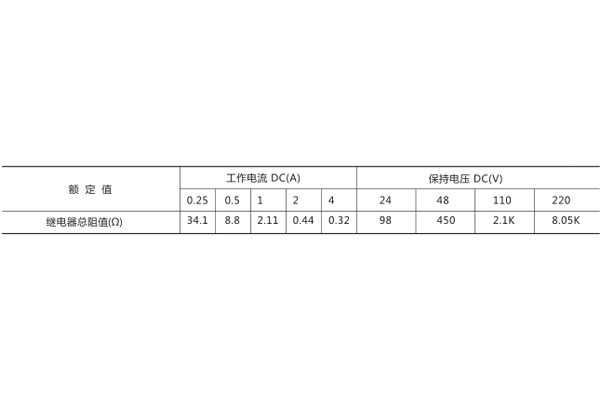

2.11.1 RK2162口口、 RK2164口口

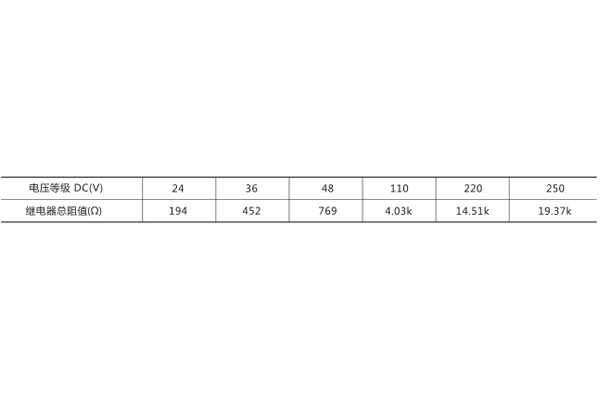

2.11.2 RK216 0口口

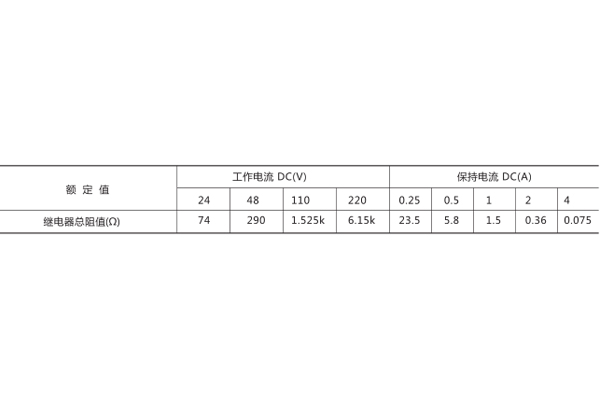

2.11.3 RK216 56口口

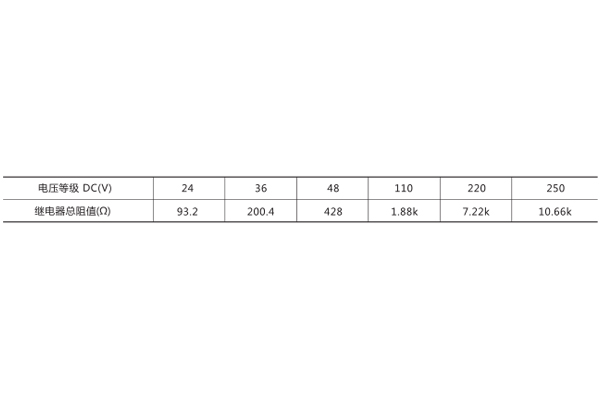

2.11.4 RK21666口、 RK216 76口

三、RXMS1型快速跳闸继电器特点

3.1动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。

3.2 通过继电器罩壳上的小孔拔动行铁可以试验触点动作情况。

3.3继电器可以电压起动电流自保(最多有三个电流保持绕组)。

四、RXMS1型快速跳闸继电器安装尺寸
