RXMS1型快速跳闸继电器工作原理及说明书-上海上继科技有限公司

一、RXMS1型快速跳闸继电器特点

1.1动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。

1.2 通过继电器罩壳上的小孔拔动行铁可以试验触点动作情况。

1.3继电器可以电压起动电流自保(最多有三个电流保持绕组)。

二、RXMS1型快速跳闸继电器技术数据及接线图

2.1动作电压:<70%额定电压 ,保持电流<80%额定电流。

2.2返回电压: >5%额定电压。

2.3动作时间

2.3.1功耗6.8W时动合触点<4ms,动断触点<3.5ms;动合触点<8ms,动断触点<7.5ms。

2.3.2功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。

2.3.3保持型继电器动合触点< 8ms。

2.4触点长期允许通过4A电流。

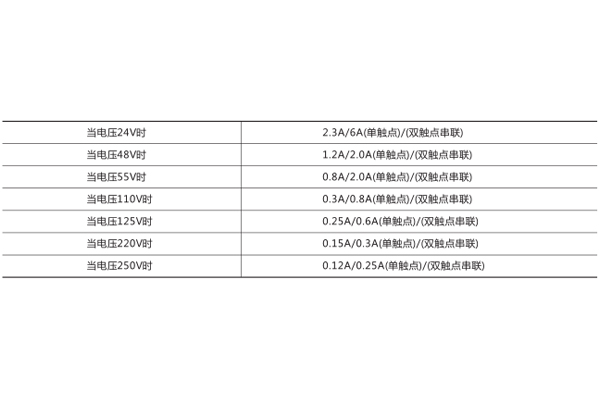

2.5触点**断开容量: AC; 250V时为3A(功率因数=0.4) , 250VA。

                     DC 250V时为1A(L/R=40ms时) , 30W。

2.6绝缘耐压: 50Hz, lmin, 2㎸。

2.7冲击电压: 5kV。

2. 8能承受5-15Hz中等震级的地震波冲击。4.9保持电流:0.5.1,2,4A。

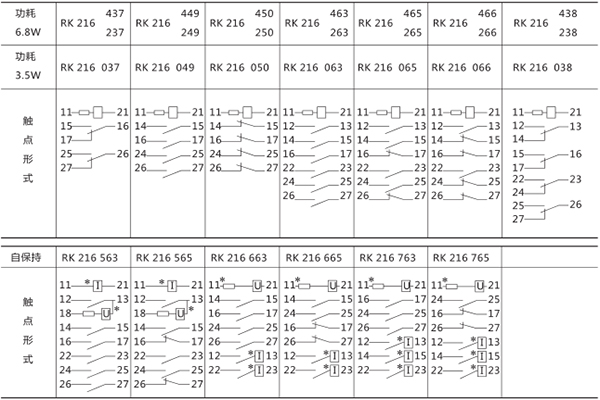

2.10触点形式及代号。

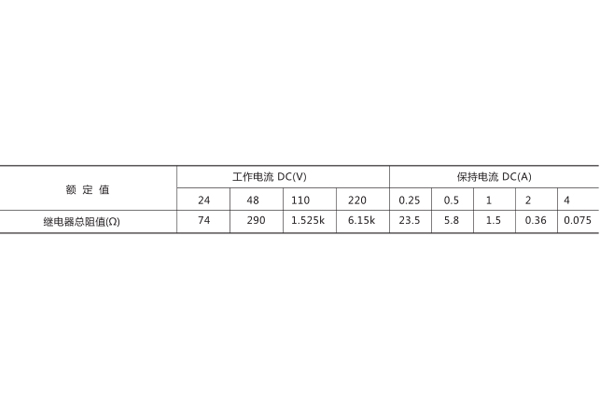

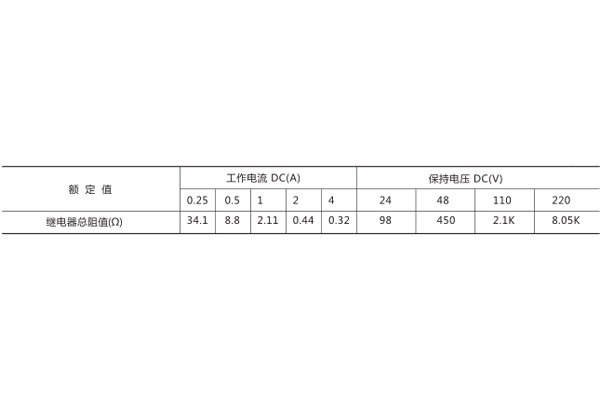

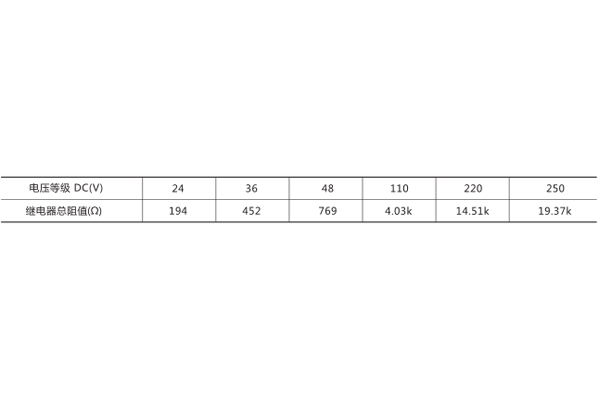

2.11额定电压、额定电流及线国电阻

2.11.1 RK2162口口、 RK2164口口

2.11.2 RK216 0口口

2.11.3 RK216 56口口

2.11.4 RK21666口、 RK216 76口

三、RXMS1型快速跳闸继电器工作原理

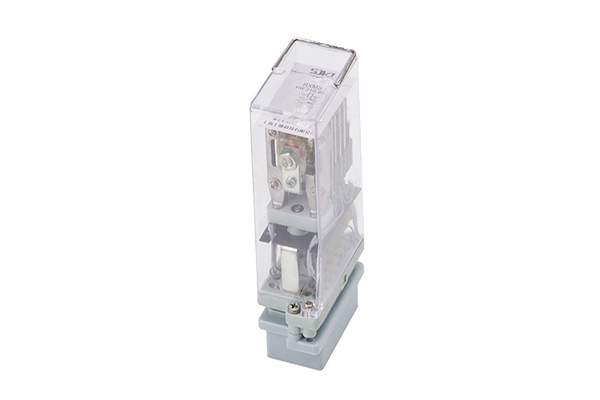

RXMS1快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
