RXMA1型中间继电器开孔尺寸及主要性能-上海上继科技有限公司

一、RXMA1型中间继电器开孔尺寸

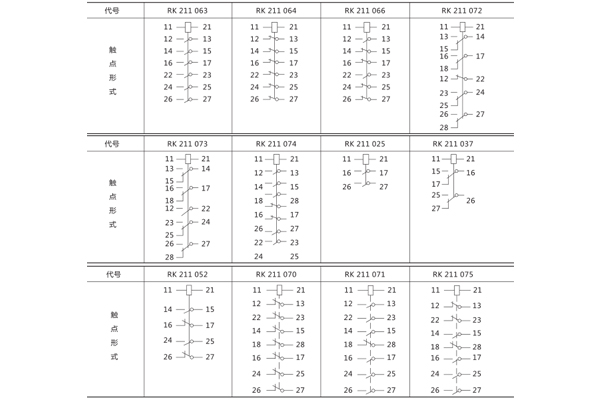

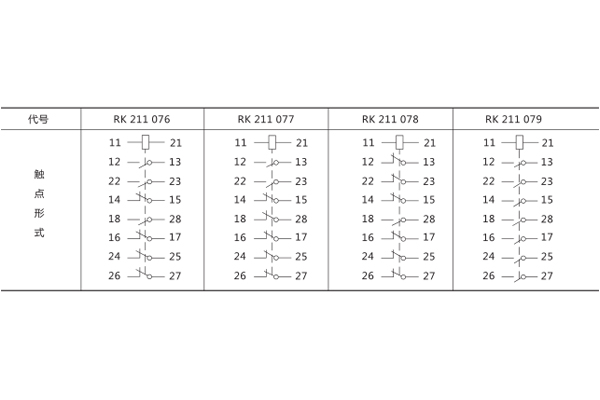

二、RXMA1型中间继电器接线图

2.1触点规格

三、RXMA1型中间继电器特点

3.1能提供多至7付动合或动断以及率考换触点,结构紧法。

3.2 通过罩壳上的小孔拔动衔铁可以试验触点动作情况。

3.3线圈激励有交流和直流两种 。

四、RXMA1型中间继电器工作原理

RXMA1中间继电器为电磁拍合式结构,由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片帯动簧片,使触点回路转换。触点采用双触点接触 ,具有接触电阻小,接触可靠性强,断开负荷容量大等优点。吸片设计时惯量很小, 所以该继电器能耐受一定量的冲击及振动,并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
