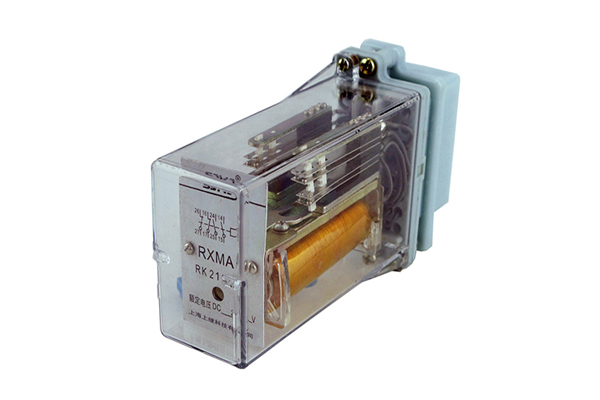

RXMA1型中间继电器使用方法及技术条件-上海上继科技有限公司

一、RXMA1型中间继电器使用方法

RXMA1中间继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制回路之用。

二、RXMA1型中间继电器技术条件

2.1动作电压: DC.<70%额定电压 。

2.2返回电压: DC.>5%额定电压 。

2.3动作时间:动合触点,40ms,动断触点,30ms。

2.4线圈功耗:<2W

2.5触点长期允许通过5A电流

   当通过电流的时间<200ms,允许通过90A电流;

   当通过电流的时间为1s时,允许通过50A电流。

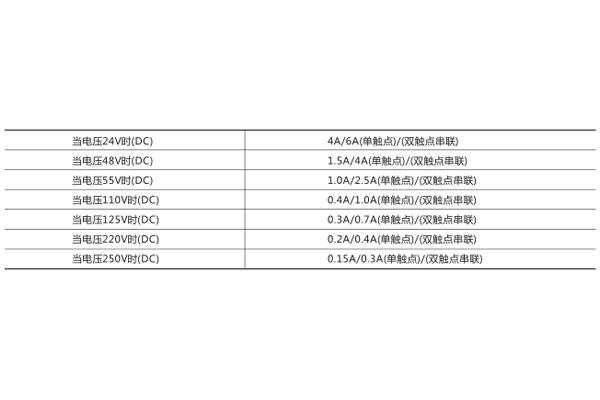

2.6触点断开能力: AC250V时为5A(功率因数>0.4)为250VA。

   DC250V时为2A(L/R=40ms)为45W。

2.7绝缘耐压: 50Hz, lmin, 2kV。

2.8冲击电压: 5kV。

2.9能承受5-15Hz中等震级的地震波冲击。

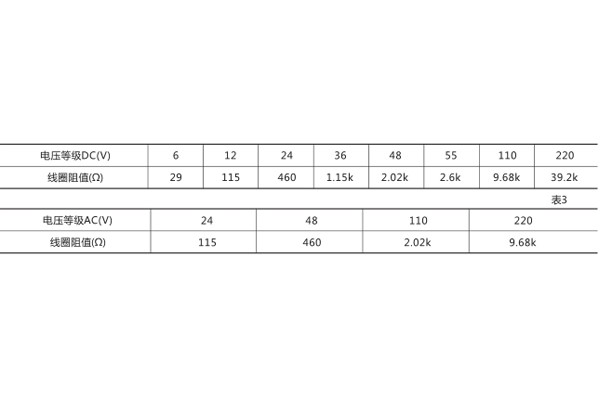

2.10额定电压及线圈阻值。

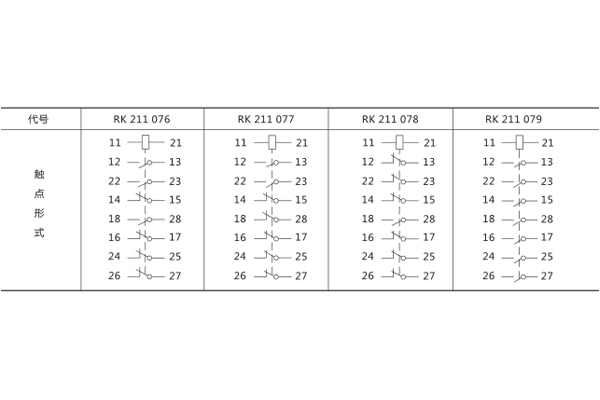

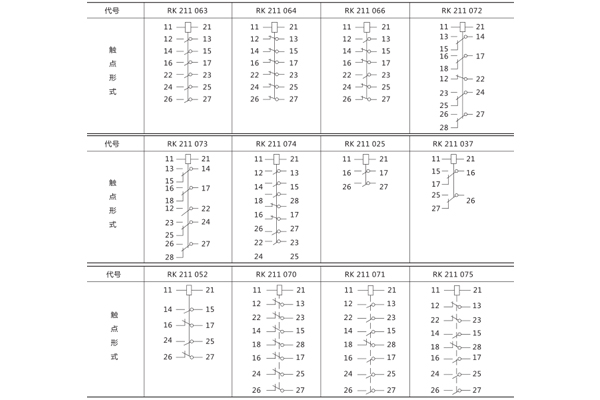

2.11触点形式及代号

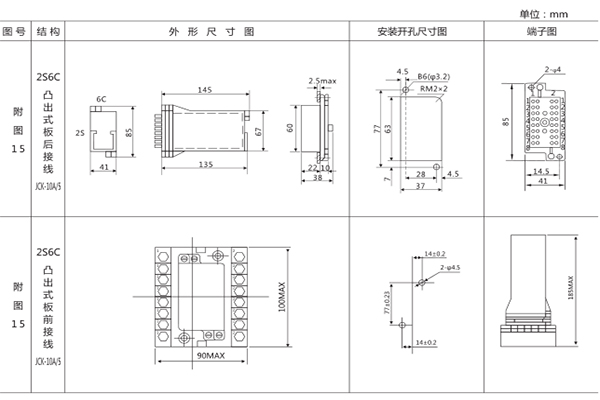

三、RXMA1型中间继电器安装尺寸
