DCD-5A型差动继电器生产厂家及技术要求-上海上继科技有限公司

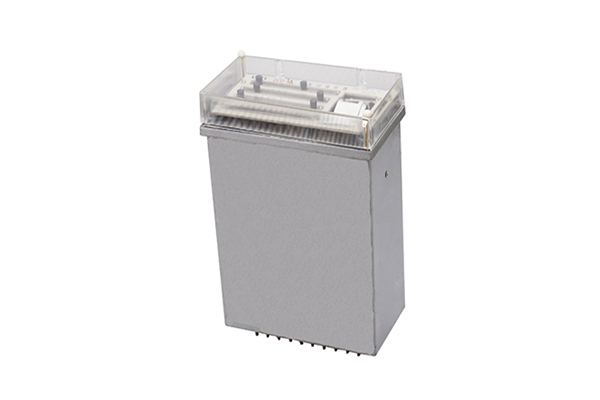

一、DCD-5A型差动继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置，电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体，致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海，全国各地设有办事机构。

上海上继领域非常广，如：时间继电器、中间继电器、电流继电器、电压继电器、信号继电器、闪光继电器、冲击继电器、同步继电器、接地继电器、双位置继电器、差动继电器、重合闸继电器、绝缘监视及其它继电器等。今天主要讲解时间继电器中的一种DCD-5A型差动继电器。

二、DCD-5A型差动继电器技术要求

额定值

额定电流5A,额定频率50Hz。

无直流分量时,继电器起始动作安匝AWo=60±4。

当用于保护三绕组变压器时继电器的动作电流可在3-12A的范围内进行整定(AWo=50) ,对于动作电流的最小整定值,其**平衡系数接近于2。

当用于保护两绕组变压器时,动作电流可以在1.55 ~ 12A(AWo=60)这样更细的范围内调整。

制动系数

继电器在工作绕组中的动作电流对制动绕组中的电流(当AWr=280时的比值)可以改变。

a.对于**整定动作电流为0.18以上 ;

b.对于3A的整定动作电流为0.63以下;

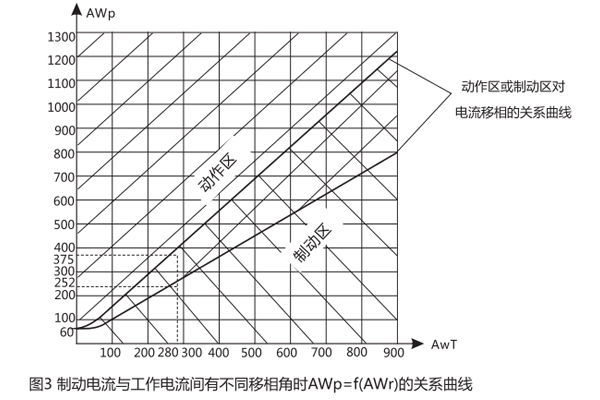

图3为制动电流与工作电流间有不同的移相角时AWp=f(AWr)的关系曲线。 由图3可以看出制动系数与工作电流和制动电流间移相角的关系不能超过这两条特性曲线。

可靠系数

继电器的可靠系数应不小于1.35 。

当差动继电器动作时,其动作电流为Icp,执行元件的正弦动作电流为icp,然后转动指针拧紧游丝,使得继电器的动作电流为5Icp, 并测量执行元件相应的正弦动作电流Icp5 , 按下式算出可靠系数。

在相同的情况下,当差动继电器的动作电流为2Icp时,上述比便不小于1.2。

3倍动作电流时,差动继电器的动作时间不大于0.035s,,

功效消耗

在额定电流时,继电器的单相功效消耗不应大于如下规定。

a.在正常情况下,当变流器的制动和平衡绕组的匝数全部接入时,不大于8.5VA。

b在区内故障时,变流器的制动,平衡和工作绕组的匝数全部接入时,不大于20VA。

在正常情况下,继电器的工作绕组,制动绕组,平衡绕组能长期通过10A的电流。

触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路,触点在此规定负荷的条件下,继电器应可靠操作1000次。

机械寿命

继电器的机械寿命为104次。

继电器各导电电路连在一起对地(或绝缘外壳的外露非导电金属部分)以及在电气上无联系的各导电电路之间应承受2KV (有效值) 50Hz的交流试验电压,历时1min试验而无绝缘击穿或闪络现象。

继电器能耐受幅值5kV的冲击电压,此后无绝缘损坏现象。

继电器的重量约5kg。

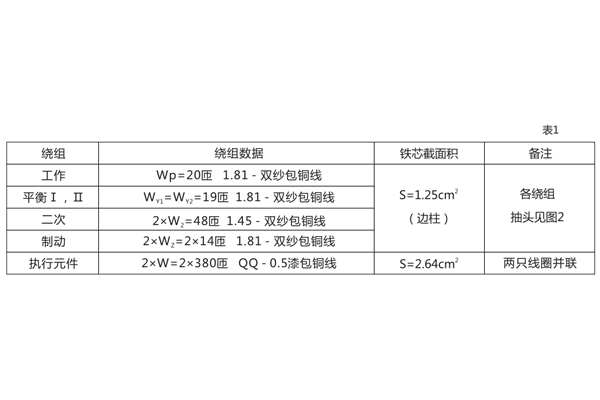

继电器的绕组见数据表1。

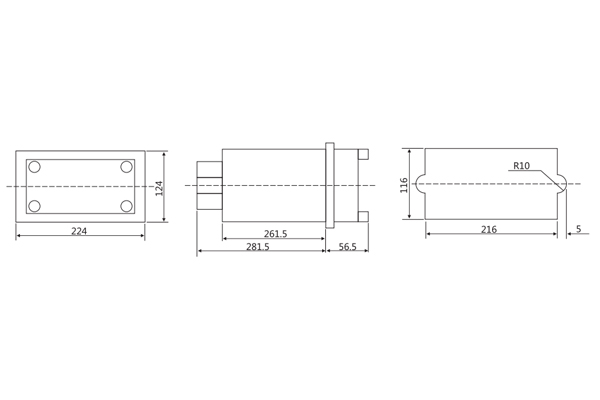

三、DCD-5A型差动继电器安装尺寸
