DCD-5A型差动继电器产品图片及产品价格-上海上继科技有限公司

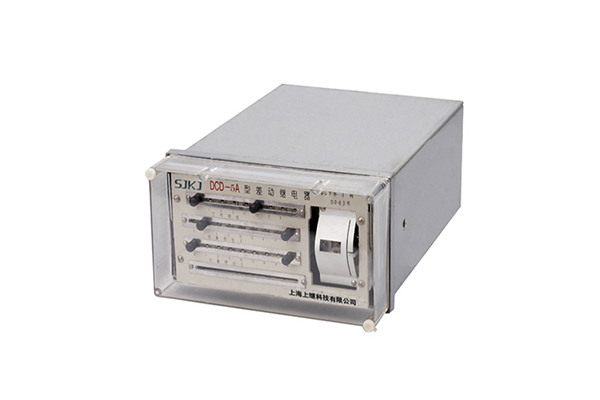

一、DCD-5A型差动继电器产品图片

DCD-5A用途

DCD-5A差动继电器, 用于两绕组或三绕组电力变压器的单相保护线路中做为主保护 。

DCD-5A工作条件

a.环境温度为-25- +40°C;

b.大气压力: 80~106kPa(海拔不超过2000m) ;

c.空气相对温度为45% ~75% ;

d.工作位置基准值为垂直,允差任一方向偏2°;

e.应有防护风、沙、雨、雪的设施,及无腐蚀性气体,无爆炸性气体的环境中;

f无强烈的振动与冲击

g.使用地点周围任一方向不应有严重的外磁场影响 。

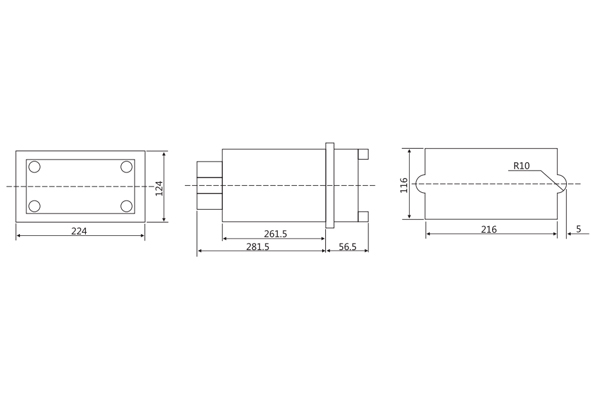

二、DCD-5A型差动继电器安装尺寸

三、DCD-5A型差动继电器基本结构及工作原理

DCD-5A基本结构

继电器由具有一副动合触点的高灵敏、高可靠性的电磁型执行机构和一个中间速饱和变流器组成。该执行机构为电磁型继电器, 在继电器中被作为出口元件。

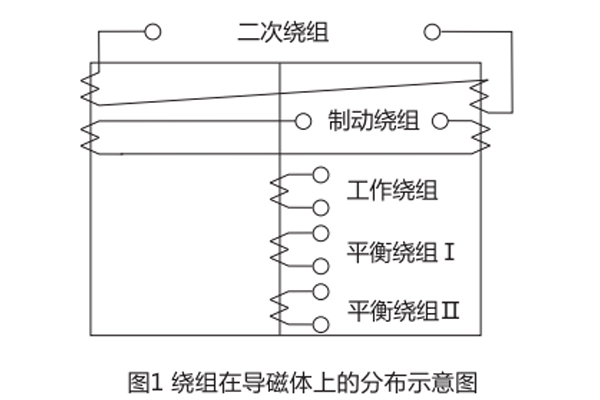

变流器的导磁体由“E”形导磁片叠装而成,在导磁体的中间柱上放置工作绕组(差动绕组)及平衡绕组I和平衡绕组II,二次及制动绕组是均分成两半,分别绕在两个边柱上,绕组在导磁体上的分布如图1所示。继电器的内部接线及其保护三绕组电力变压器的原理接线图如图2所示。由于具有平衡绕组,且每隔一匝有抽头以便调整,用以消除由于电流互感器变比不一致等原因引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。

动作电流,平衡作用及制动特性可通过工作绕组、平衡绕组及制动绕组的匝数在宽广的范围内进行整定。

DCD-5A基本原理

当在制动绕组中通过短路穿越电流时,变流器的导磁体被饱和因而在保证同样制动特性情况下从差动绕组及平衡绕组到二次绕组的电流感应条件恶化了,二次绕组及制动绕组的两半是这样联接的,使在两绕组中的电势是由工作绕组的磁通引起的,为了能改变变流器导磁体的饱和程度,制动绕组的匝数被做成是可以改变的。

采用变流器可以同时防止励磁涌流及电力变压器空载合闸时继电器的误动作。

接在变流器二次绕组上的是执行元件。并规定其动作电压与动作电流,动作电压反应变流器的工作磁通密度,动作电流决定了变流器的功率分配比例,同时满足生产上通用性的要求。这种执行元件的特点在于其线圈是电感性的,在变流器饱和的情况下二次感应电势中含有显著的高次谐波,因此这种执行元件便是一个很好的高次谐波滤过器,它基本上反映变流器工作磁通密度的基波。

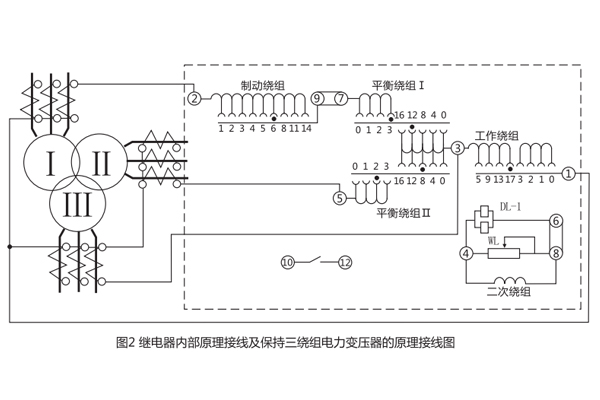

继电器的原理接线图见图2。
