一、JCH-3静态重合闸继电器概述

JCH-3静态重合闸继电器在输配电线中作为三相一次自动重合闸之用，与继电保护装置相配合 , 将被保护断开的断路器自动重合一次,若为瞬时故障,重合闸后经15~25s时间自动准备好下一次动作,若为永久性故障,重合闸后保护再次将断路器断开,不再合闸。

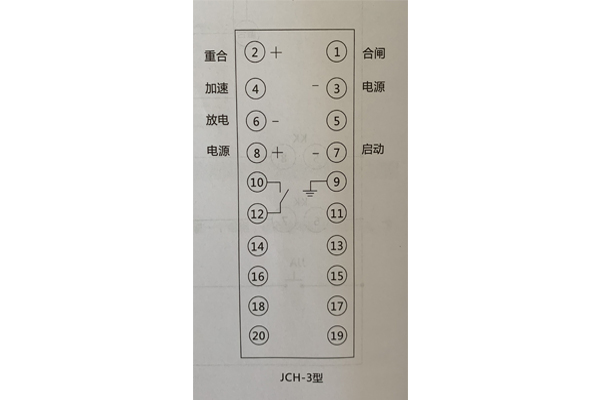

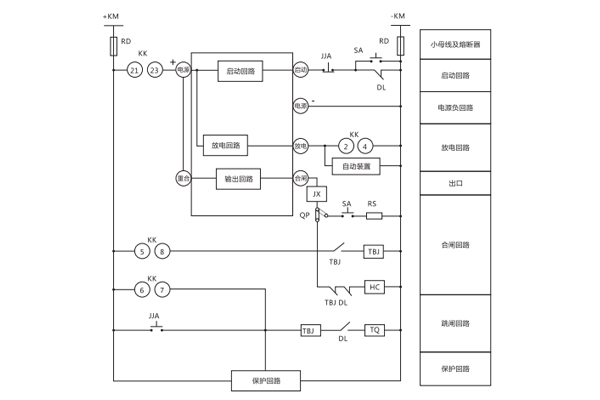

二、JCH-3静态重合闸继电器接线图

三、JCH-3静态重合闸继电器检验方法说明

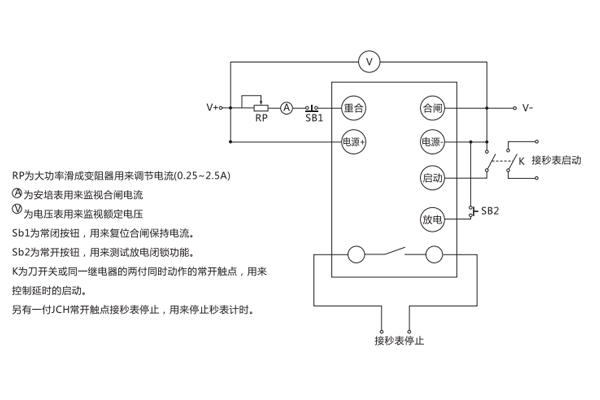

现场若只有一组直流电源，一个秒表可空接点启动. 空接点停止，则测试接线如下图:

测试步骤:

1.如图接线，若SB1没有可直接接到重合端子上。(复位时折掉该端子接线即可若设有5B2，则可以不接，在测试放电闭缩时用一短接线将其短接即可。

2.调节V+、 V-使电压表指示为重合闸继电器额定电压值。

3.先将RP调到**,短接重合、合闸端子,再调节RP使安培表的读数为用户需要的合闸电流值(0.25-2.5A).4.去掉重合和合闸之间的短接线。

5.充电灯亮以后，合上开关K ,秒表启动计时,时间到,重合闸常开触点停止秒表计时,秒表的读数为重合闸

的延时时间,安培表读数为重合闸保持电流。

6. 按下SB1断开合闸保持电流,打开开关K ,同时用手表开始计时,从K打开到充电灯亮的这段时间为重合闸充电时间。

7.按下SB2 ,充电灯灭,重合闸不能重合;放开SB2同时开始手表计时,从SB2放开到充电灯亮的这段时间应

符合重合闸充电时间的要求。

8.若合闸电流不准，则可在重合闸合闸保持的状态下，调节RP使合闸电流为用户要求的值,然后再断开保持

(按SB1)，待充电灯亮后,再次重合,看能否保持，若能保持说明合闸电流符合要求。

注意:在整个测试过程中V+、V-不断电。
