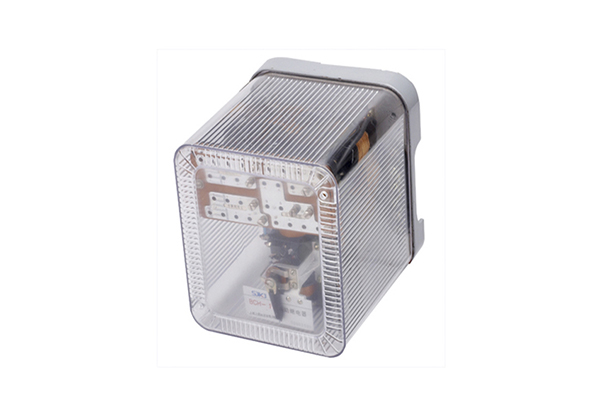

一、JCH-3静态重合闸继电器使用指南

1、继电器应用中应注意以下事项:

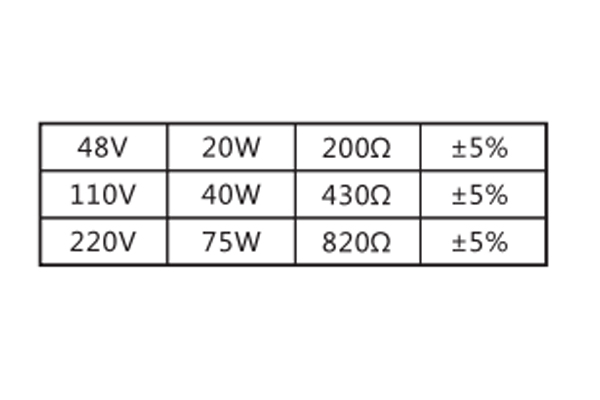

a、重合闸试验灯,因为电流大小,重合闸出口部分无法白保持,所以应在试验灯上并联一个电阻,使回路电流大于0.25A。下

列电阻规格作为参考:

b、低周减载装置要闭锁重合闸,只需把低周出口接点并接在"放电"端与负极间。

c、放电回路对负电源间绝缘必须良好。

2、检验项目:

a、测最短可靠动作充电时间,应在15~25s间。

b、测动作延时,可按图2接线试验。每动作一次应断开一下合闸回路,以解除自保持。

c、部分检验条例要做的各种连同断路器的传动试验 。

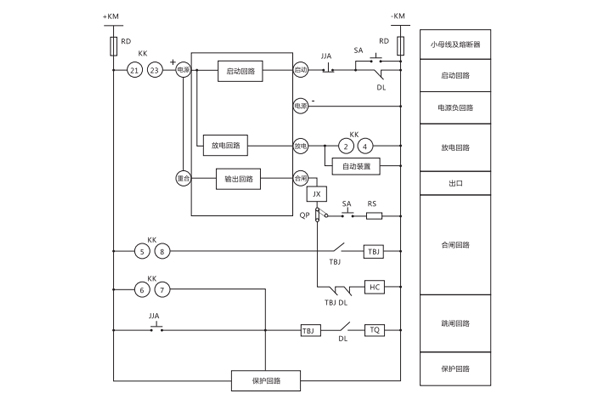

二、JCH-3静态重合闸继电器技术参数及接线图

1、合闸电流: 0.25A~2.5A范围内通用, 80%的最小合闸电流(0.2A)时合闸回路应能自保持。合闸回路允许2倍额定电流接通

10分钟。

2、启动延时范围:0.1~9.9s,级差0.1s。

3、延时精度: 0.1~9.9s时,误差≤±(0.1%+15ms)。

4、再次重合闸的充电时间: 15~25s(80%-110%额定电压内) ,如应用于弹黃储能操作机构断路器,可提供25~35s的产品,订货时需注明。

5、合闸脉冲宽度: 100~120ms。

6、功率消耗:

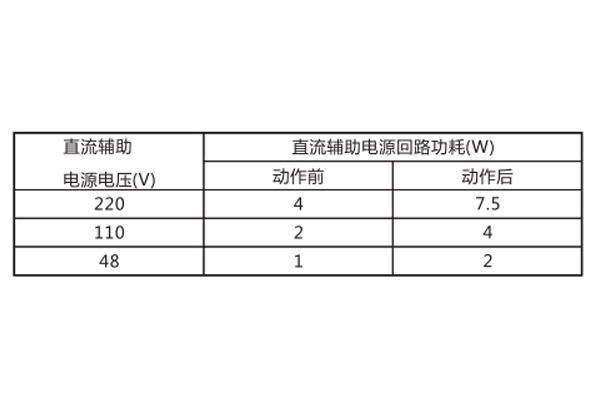

a、工作电源回路见下表

b、启动回路:合闸电流为2.5A时,不大于3W。

三、JCH-3静态重合闸继电器工作原理

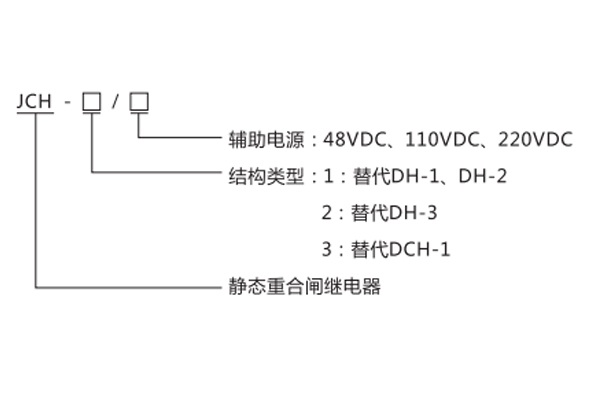

1、型号命名的含义

2、工作原理

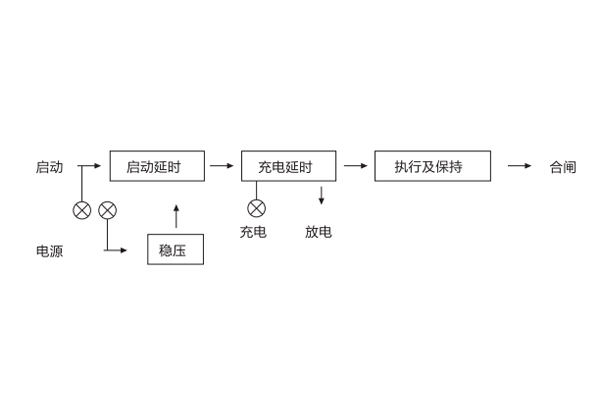

继电器由稳压、延时、计数、执行及保持部分组成(见图1)。装有三只发光二极管,监视电源、充电和启动是否完好,正常时二只发光二极管亮,启动发光二极管不亮。当加入电源或自动重合闸后经15-25s充电延时部分充好电,准备好工作。一旦断路器故障跳闸,启动回路有信号输入,经整定延时后,有信号输出,因充电延时部分已充好电,所以执行部分工作,即发出合闸脉冲并自保持,直到断路器合闸后,合闸回路的断路器辅助触点断开,解除自保持。在此过程中,延时部分复位清零。如为瞬时性故障,经15-25s后充电延时部分再次充好电,准备好下一次动作,如为永久性故障,自动重合闸后,保护装置将断路器再次跳闸,启动回路又有信号输入, 但由于充电延时部分还未充好电,执行及保持部分不工作,只要启动信号存在,充电延时部分就一直处于放电状态,充不上电,保证可靠不重合第二次。如要闭锁合闸 ,例如手动分闸或低周减载动作,接通放电回路,这时充电延时回路和启动延时回路被闭锁,就能可靠闭锁重合闸不工作。

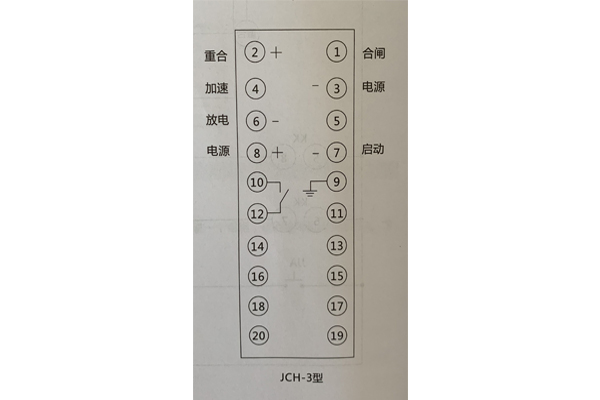

3、本继电器外引脚功能（图三）
