发表时间:2019-09-27 21:36 浏览次数:230 〖返回〗一、JY-DB/1直流电压继电器主要性能
JY-DB/1直流电压继电器用于直流继电保护装置中,监视直流电压,作为过电压保护或欠电压闭锁启动元件, 本继电器为集成电路型,采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高等优点。
二、JY-DB/1直流电压继电器产品价格
公司一贯以“合理的价格,高质量的产品,准时的交货期,良好的信誉服务”为基本准则。本公司期待成为你忠实的朋友和合作伙伴,共创互惠双赢的未来!更多价格详细内容请来电咨询:021-57233089,如有任何疑问可以在线联系公司客服。
三、JY-DB/1直流电压继电器主要技术参数
电压整定范围:60V~300V。
功耗:小于3W(出口继电器动作后)。
动作时间:欠电压继电器:0.5倍整定值的动作时间不大于20mS。
过电压继电器:1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。
返回系数:欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。
整定误差:额定值在10V至**值范围内,整定误差不大于2%;在极限温度下,10V以上任一整定值的误差不大于3%。
触点容量:继电器输出电路的触点能断开电压不大于250V,时间常数为5±0.75mS的直流有感负荷电路为50W,继电器触点可长期接通5A。
电寿命:不低于105次。
机械寿命:不低于106次。
介质强度:继电器各导电端子连在一起,对外露非电带金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。
绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件:温度-10℃~+50℃,相对湿度不大于90%,海拔高度不大于2000M。
抗干扰性能:继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

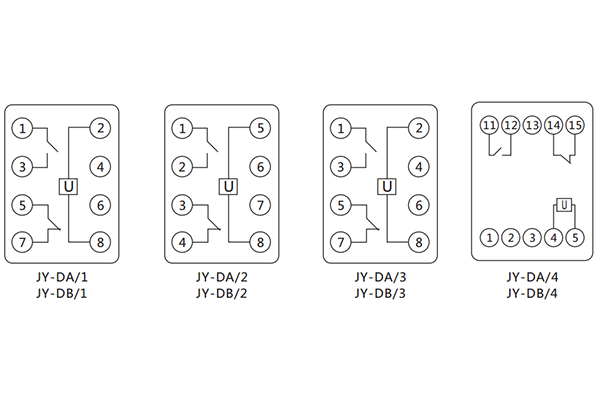

四、JY-DB/1直流电压继电器内部接线图及外引接线图(正视图)

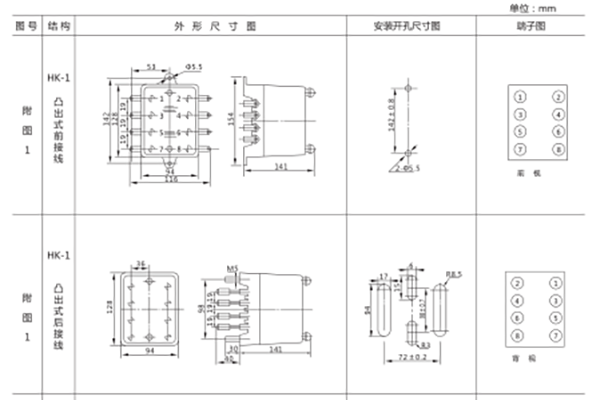

五、JY-DB/1直流电压继电器外形尺寸及开孔尺寸
