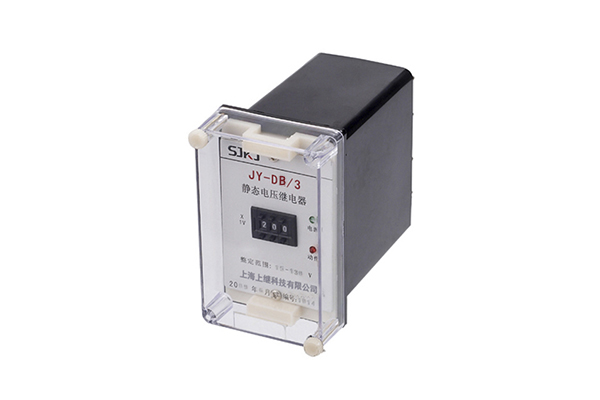

一、JY-DB/3电压继电器使用方法

JY-DB/3直流电压继电器用于直流继电保护装置中，监视直流电压，作为过电压保护或欠电压闭锁启动元件， 本继电器为集成电路型，采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高等优点。

二、JY-DB/3电压继电器工作原理

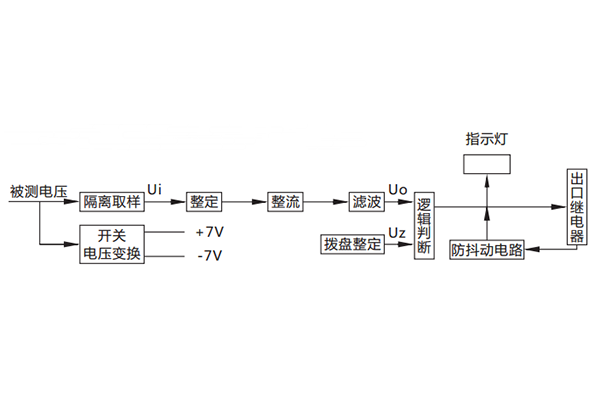

被测电压经过电阻分压取样，得到与被测电压成比例的取样电压Ui，Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回将Uo 与门坎电压Uz进行比较。对欠电压继电器，若Uo＞Uz，则出口继电器不动作；若Uo＜Uz，则出口继电器动作。对过电压继电器，若 Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。

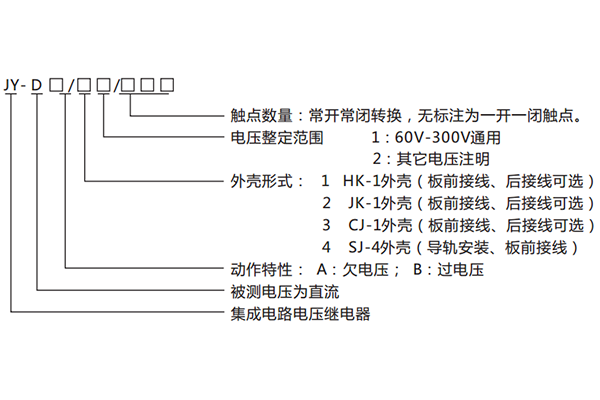

三、JY-DB/3电压继电器命名及含义

四、JY-DB/3电压继电器整定方法和使用

本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。列如：三位数字是220，即为220V。

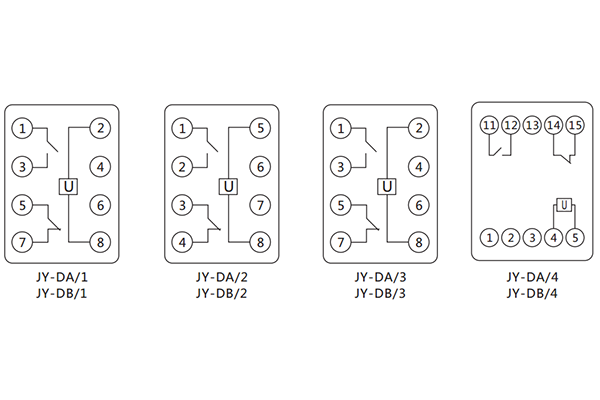

五、JY-DB/3电压继电器内部接线图及外引接线图（正视图）
