DY-37/Z电压继电器接线图及主要用途-上海上继科技有限公司

一、DY-37/Z电压继电器主要用途

1.DY-37/Z电压继电器用途

DY-37/Z电压继电器主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。

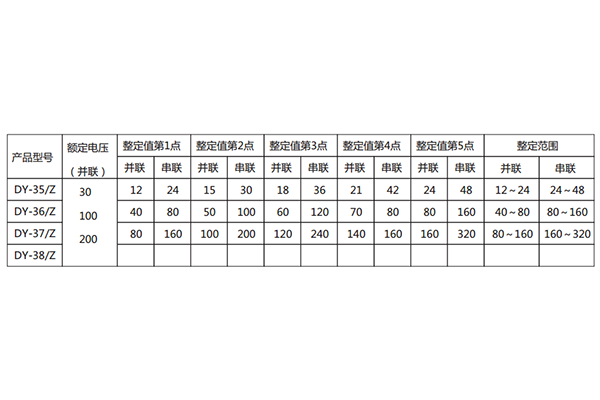

2.DY-37/Z电压继电器规格及整定范围如下表1

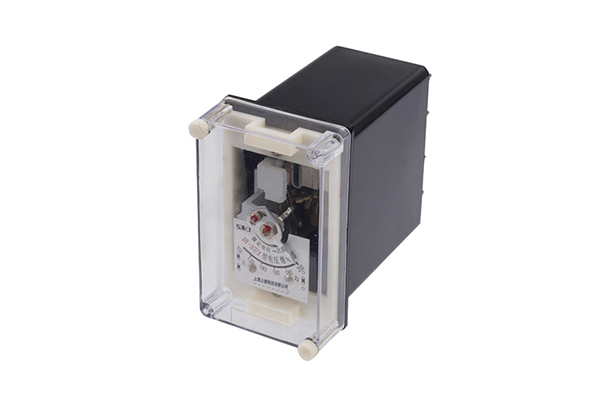

二、DY-37/Z电压继电器结构及其特点

DY-37/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安 装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

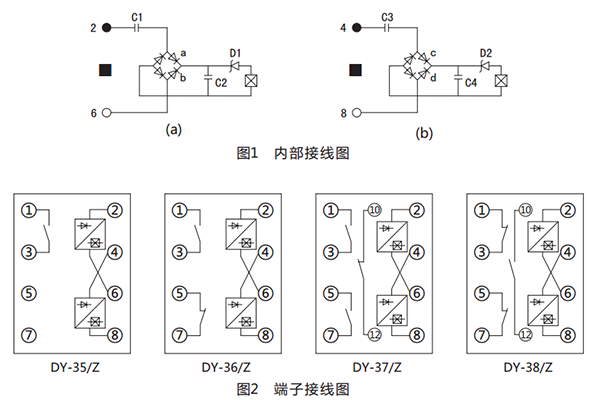

三、DY-37/Z电压继电器接线图

DY-37/Z电压继电器采用整流型原理，磁系统有两个线圈，线圈出头接在整流桥输出端，两个整流桥输入端接在底座端子②、⑥、④、⑧上，用户可 根据需要串、并联，因而可使继电器整定范围变化一倍。 继电器铭牌的刻度值及额定值是线圈并联时的，转动刻度盘上的指针，以改变游丝的机械反作用力矩，从而可以改变继电器的动作值。 继电器内部接线图如图1，端子接线图如图2。
