一、DY-37/Z电压继电器概述

1.DY-37/Z电压继电器用途

DY-37/Z电压继电器主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。

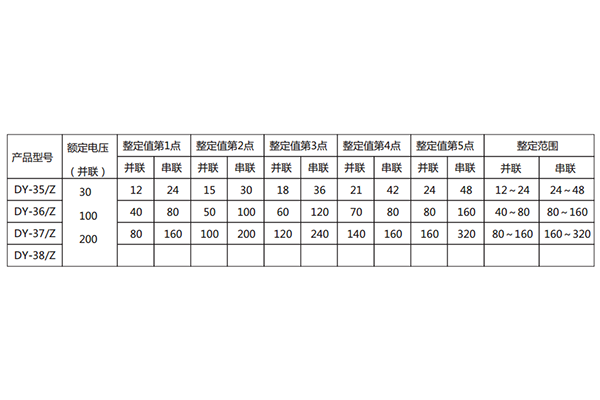

2.DY-37/Z电压继电器规格及整定范围如下表1

二、DY-37/Z电压继电器的电气原理及工作原理

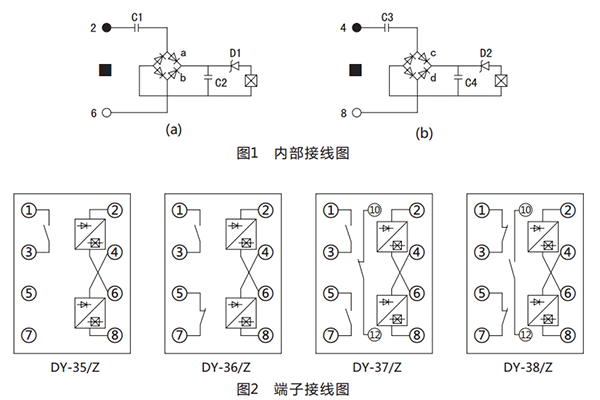

1.电气原理

其中：C1 C3--作为降压元件用

          C2 C4--作为滤波用

          D1 D2--改善返回系数

2.工作原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端，线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点，从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象，提高了电压继电器工作的可靠性。

三、DY-37/Z电压继电器主要性能

返回系数不大于1.25。

动作电压一致性不大于5％。

动作时间不大于0.15s，即当工作电压为0．5倍整定电压时的动作时间不大于0.15s。

整定值误差不超过±5％。
