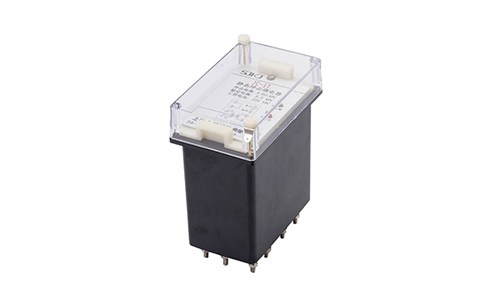

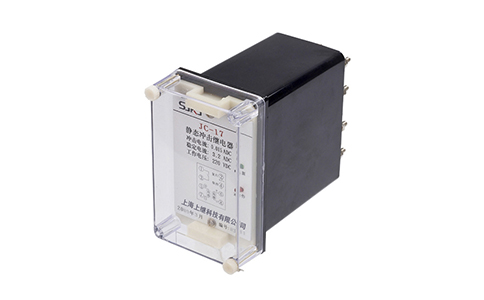

JC-17冲击继电器-上海上继科技有限公司

JC-17冲击继电器用于电力系统直流操作的继电保护及控制回路中，作为集中信号的主要元件。

主要特点：

产品具有手动复归与延时自动复归两种复归方式。

在预告延时时间内，动作电流为一个长信号与短信号重叠时，只要长信号不返回，产品应可靠动作。

产品内附有延时预告信号的延时时间元件，可省去外部的两只时间继电器。

音响报警时，除手动复归音响外，产品可经定时回路自动解除音响。

产品对白炽灯光字牌灯丝冷热态电阻的变化，电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

产品适用于不同的中央信号接线方式，不论产品接于电源的正端或负端，均无需设置跨线。

产品具有很小的功耗，因此不需要外附电阻。

技术数据：

额定参数  a.辅助激励量额定值：DC220、110、48；输入激励量标称值：DC100mA、15mA。

动作电流：产品的动作电流不大于输入激励量标称值的80%。

**长期稳定电流：2A（100mA规格），0.45A（15mA规格）。

预告延时时间调节范围：1~10s范围内连续可调，在任一点一致性不大于10%。

报警定时时间调节范围：0.5~5s范围内连续可调，在任一点一致性不大于10%。

在预告延时时间内，当动作电流为一个长信号与短信号重叠时，只要长信号不返回，产品应可靠动作。

功率消耗

动作电流回路功耗：产品在**冲击电流路数时的功耗不大于2.5W；

直流电压回路功耗：产品在额定电压时的功率消耗不大于2.5W。

触点性能：在电压不超过250V,电流不超过2A，时间常数为5±0.75ms的直流有感负荷回路中，产品输出触点的断开容量为30W。

在电压不超过250V，电流不大于2A的交流电路（cosψ0.4±0.1）中，触点的断开容量为150VA。

输出触点电路在上述负荷条件下，装置应可靠动作及返回5*103次。

介质强度：耐受2kv、50Hz、历时1min交流试验电压无击穿或闪络现象；耐受5kv冲击电压无绝缘损坏现象。
