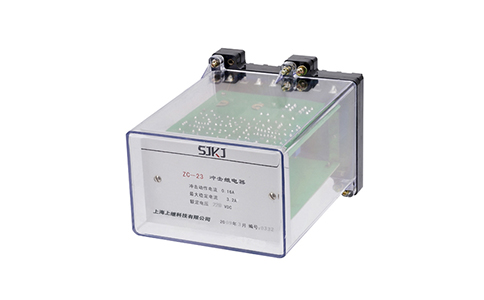

ZC-23A型冲击继电器-上海上继科技有限公司

ZC-23A型冲击继电器采用集成电路作电压比较器，继电器作出口元件。用于电力系统直流操作的继电保护及控制回路中，作为集中控制信号元件。

主要特点：

1.电流突增动作并自保持，有较高的灵敏性和较好的电流稳定性。

2.产品具有手动复归功能。

3.产品适用于不同的中央信号接线方式，不论产品接于电源的正端或负端，均无需设置跨线。

4.产品具有很小的功耗，因此不需要外附电阻。

5.产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点抖动的影响均能有较强的抑制能力，保证产品正确动作。

6.本产品为ZC-23的改进型，可完全替代原产品。

技术数据：

1.额定辅助电压：DC220V、110V、48V。

2.冲击动作电流0.015A。

3.**长期稳定电流：3.2A。

功率消耗

1.在变流器一次绕组通过3.2A**稳定电流时，其功耗不大于7W。

2.辅助电压回路在额定值下正常时功耗不大于2.5W。

3.辅助电压回路在额定值下出口继电器动作时功耗不大于5.5W。

触点性能

1.在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流不感负荷回路中，产品输出触点的断开容量为50W。

2.在电压不大于250V，电流不大于1A的交流电路（cosψ=0.4±0.1）中，触点的断开容量为250VA。

输出触点电路在上述负荷条件下，产品应可靠动作及返回5*103次。

产品原理简介：产品采用集成电路等电子元器件组成，基本原理是利用一串联在直流信号回路中的变流器，将回路中持续的（矩形的）电流脉冲变成短暂的（尖顶的）电流脉冲去启动中间继电器动作，输出信号。产品以手动方式实现复归。当应用电源为整流电源时，将端子图中的端子③接⑧端子，端子11接16端子。

本产品适用于不同的中央信号接线方式，不论产品接于电源的正端或负端，均无须设置跨线。

本产品的功耗很小，因此不需要外附电阻。
